Traffico Ferroviario

Guida Rapida all'utilizzo del programma

La Guida Rapida è una breve introduzione all'utilizzo del modulo Traffico Ferroviario del programma NoiseStudio.

Questo modulo permette l'analisi dei livelli di rumore associati al transito dei convogli ferroviari.

Per maggiori informazioni, consultare l'HELP in linea del programma "?>>Manuale NoiseStudio>>Traffico Ferroviario".



Esecuzione delle misure

Per valutare il rumore da traffico ferroviario, in conformità al decreto del 16/03/98, è necessario memorizzare il profilo del livello sonoro ponderato A con costante di tempo FAST. Il contributo di ciascun convoglio viene valutato calcolando il SEL (Livello di Esposizione Sonora) dei transiti.

Per ottenere questo risultato si possono scegliere diverse configurazioni di misura in funzione della strumentazione utilizzata:

• HD2110 ed HD2010 con funzione di data logging:

• registrazione sul fonometro del profilo LAF a 1/8 sec per 24 ore (richiede un banco di memoria da 4M)

• HD2110 con funzione di cattura degli eventi sonori:

• registrazione del profilo LAF a 1/8 sec durante l'evento e misura di LAeq per tutte le 24 ore con una risoluzione temporale inferiore

• Programma Monitor:

• registrazione del profilo LAF a 1/8 sec per 24 ore (per l’HD2010 richiede la funzione di data logging).

L'acquisizione dei dati mediante il software Monitor permette la registrazione dell'audio associato ai vari transiti.

NOTA: Per effettuare le misure in modo corretto vedere le norme relative:

• normativa italiana: decreto 16/03/98, D.P.C.M. 459 del 18/11/98, D.Lgs. 194 del 19/08/2005

• normativa comunitaria: Dir 2002/49/CE.

Procedura di misura per i fonometri HD2010 ed HD2110

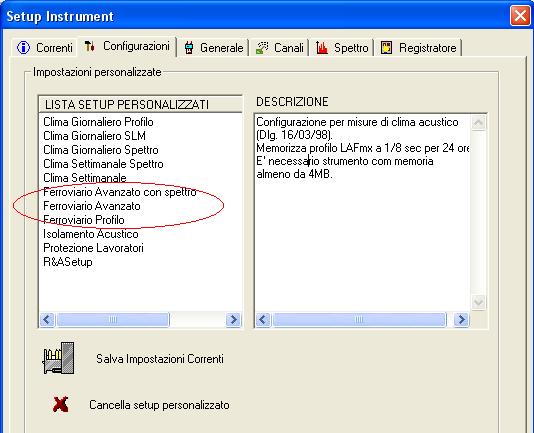

Per impostare i parametri di misura corretti nel fonometro è sufficiente caricare il file di configurazione "Traffico Ferroviario" (oppure "Traffico Ferroviario Avanzato" per fonometro con opzione analizzatore avanzato) utilizzando il programma NoiseStudio. Dopo avere connesso il fonometro utilizzare il menu "Fonometro >> Impostazioni strumento" e nella la schermata "Opzioni" scegliere"Carica Impostazioni".

I parametri di misura saranno i seguenti: (Vale per HD2010 ed HD2110)

• Campo misure con fondo scala pari a 140 dB

• Tempo di integrazione pari a 24 ore

• Integrazione singola

• Parametri di misura della schermata Profilo: LFmx dBA ad 1/8s

• Registrazione

Invece di memorizzare un profilo per un tempo pari a 24 ore è possibile effettuare più memorizzaizoni, ciascuna per un tempo di integrazione inferiore alle 24 ore ed utilizzare il programma per ricomporre il tracciato completo (consultare l’Help in linea per maggiori informazioni).

Avviare la registrazione

Scaricare i dati dal fonometro mediante il programma NoiseStudio.

A questo punto abbiamo a disposizione sul PC tutte le informazioni sui livelli sonori associati al traffico ferroviario nelle 24 ore.
