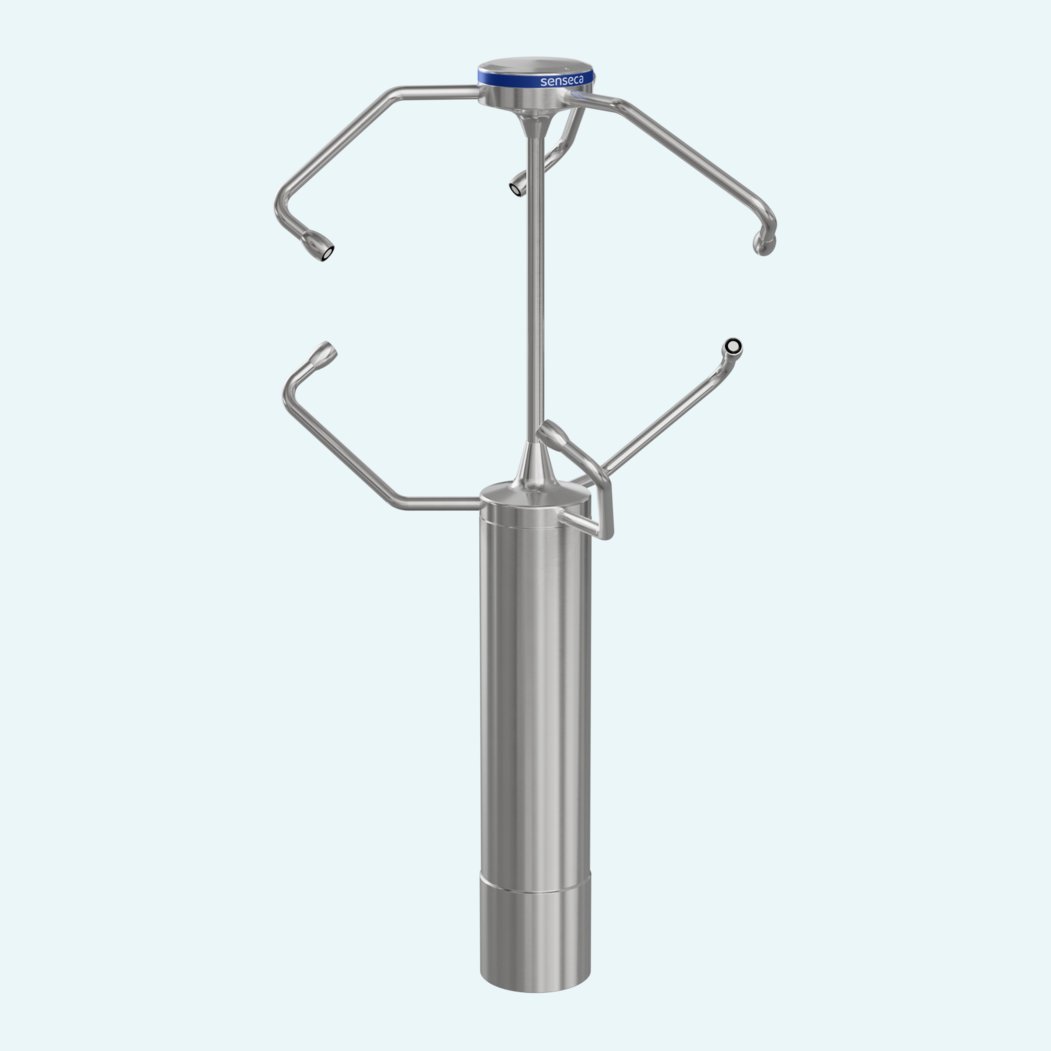

Il monitoraggio del vento in siti esposti richiede dati stabili senza frequenti interventi di manutenzione. Questo anemometro ultrasonico a 3 assi misura velocità e direzione del vento, componenti cartesiane U-V-W e valori di raffica di vento senza parti in movimento, riducendo l'impegno di manutenzione in stazioni meteorologiche, parchi eolici, porti, aeroporti, ponti, edifici e tunnel.
Un funzionamento affidabile è garantito da un campo di misura della velocità del vento di 0…85 m/s, una misurazione dell'azimut di 0…360° e dell'elevazione di ± 60°. Il riscaldamento integrato contribuisce a prevenire l'accumulo di neve e ghiaccio nell'area di rilevamento, mentre l'involucro in AISI 316 e il grado di protezione IP 67 ne consentono l'utilizzo in atmosfere aggressive, inclusi gli ambienti marini.
L'integrazione è flessibile nei sistemi di monitoraggio ambientale e automazione. Le uscite isolate RS232, RS485, RS422 e SDI-12, i protocolli NMEA, Modbus-RTU, SDI-12 e ASCII proprietari, insieme a tre uscite analogiche isolate, consentono all'anemometro di integrarsi in reti di misura nuove o esistenti.
Lo strumento utilizza tre coppie di trasduttori ultrasonici su assi ortogonali per determinare l'intensità e la direzione del vento.
Fornisce velocità e direzione del vento, componenti cartesiane U-V-W, valori di raffica di vento, temperatura sonica, pressione barometrica e angoli di inclinazione.
Tre uscite analogiche isolate possono essere assegnate alla velocità e direzione del vento oppure alle componenti di velocità U-V-W, in base alla configurazione selezionata.
Le uscite isolate RS232, RS485, RS422 e SDI-12 supportano i protocolli NMEA, Modbus-RTU, SDI-12 e ASCII proprietari.
Il riscaldamento integrato protegge l'area di rilevamento dall'accumulo di neve e ghiaccio. Il riscaldamento del braccio di supporto del sensore può essere attivato o disattivato.
L'anemometro si monta su un palo con dimensioni Ø 40 mm esterno e Ø 36 mm interno e si collega tramite un connettore maschio M23 a 19 poli.
| Tipo di sensore velocità del vento |
Ultrasuoni
|
|---|---|
| Intervallo velocità del vento |
0...85 m/s
|
| Precisione della velocità del vento |
± 0,2 m/s o ± 2% della misura, il maggiore (0...65 m/s) ± 3% della misura (> 65 m/s)
|
| Risoluzione della velocità del vento |
0.01 m/s
|
| Tipo di sensore direzione del vento |
Ultrasuoni
|
| Intervallo direzione del vento |
0...360 °
|
| Precisione direzione del vento |
± 2° RMSE (2 m/s < velocità del vento < 65 m/s) ± 3° RMSE (velocità del vento > 65 m/s)
|
| Risoluzione direzione del vento |
0,1°
|
| Intervallo di temperatura |
-40...+60 °C
|
| Precisione |
± 0.5 hPa (700…1100 hPa) @ 20 °C / ±1 hPa (500…1100 hPa) / ±1.5 hPa (300…500 hPa) @ T=0…60 °C
|
| Risoluzione |
0.1 °C
|
| Tipo di sensore di pressione |
Piezoresistive
|
| Campo di pressione |
300...1100 hPa
|
| Risoluzione della pressione |
0.1 hPa
|
| Precisione del sensore di inclinazione |
± 1 °
|
| Risoluzione tilt |
0,05°
|
| Velocità di sopravvivenza |
100 m/s
|
| Grado di protezione involucro |
IP67
|
|---|---|
| Temperatura di esercizio |
-40...+70 °C
|
| Tipo di uscita analogica |
0…20 mA, 4…20 mA,0…1V, 0…5V, 0…10 V
|
|---|---|
| Carico massimo (uscita in corrente) |
max. 500 Ω
|
| Carico (uscita in tensione) |
min. 10 kΩ
|
| Materiale della custodia/alloggiamento |
AISI 316
|
|---|---|
| Peso |
2.6 kg
|
| Tipo di interfaccia |
RS232, RS485, RS422, SDI-12
|
|---|---|
| Tipo di protocollo di comunicazione |
NMEA, Modbus, SDI-12, ASCII proprietary
|
| Tipo di collegamento elettrico |
19-pole M23 male connector
|
|---|
| Alimentazione |
12...30 V
|
|---|---|
| Alimentazione riscaldamento |
± 10 % 24 V DC
|
| Installazione |
On Sensor
|
|---|
Codice: WUS [1] [2] [3]
Esempio: WUS30FA
[1] Tipo
30 = Anemometro a 3 assi
[2] Uscita di comunicazione
F = Uscita multipla (RS485/RS422/NMEA/SDI12)
[3] Uscita segnale
A = 0/4...20 mA (configurabile dall'utente)
W = 0...1 V
X = 0...5 V
Y = 0...10 V
