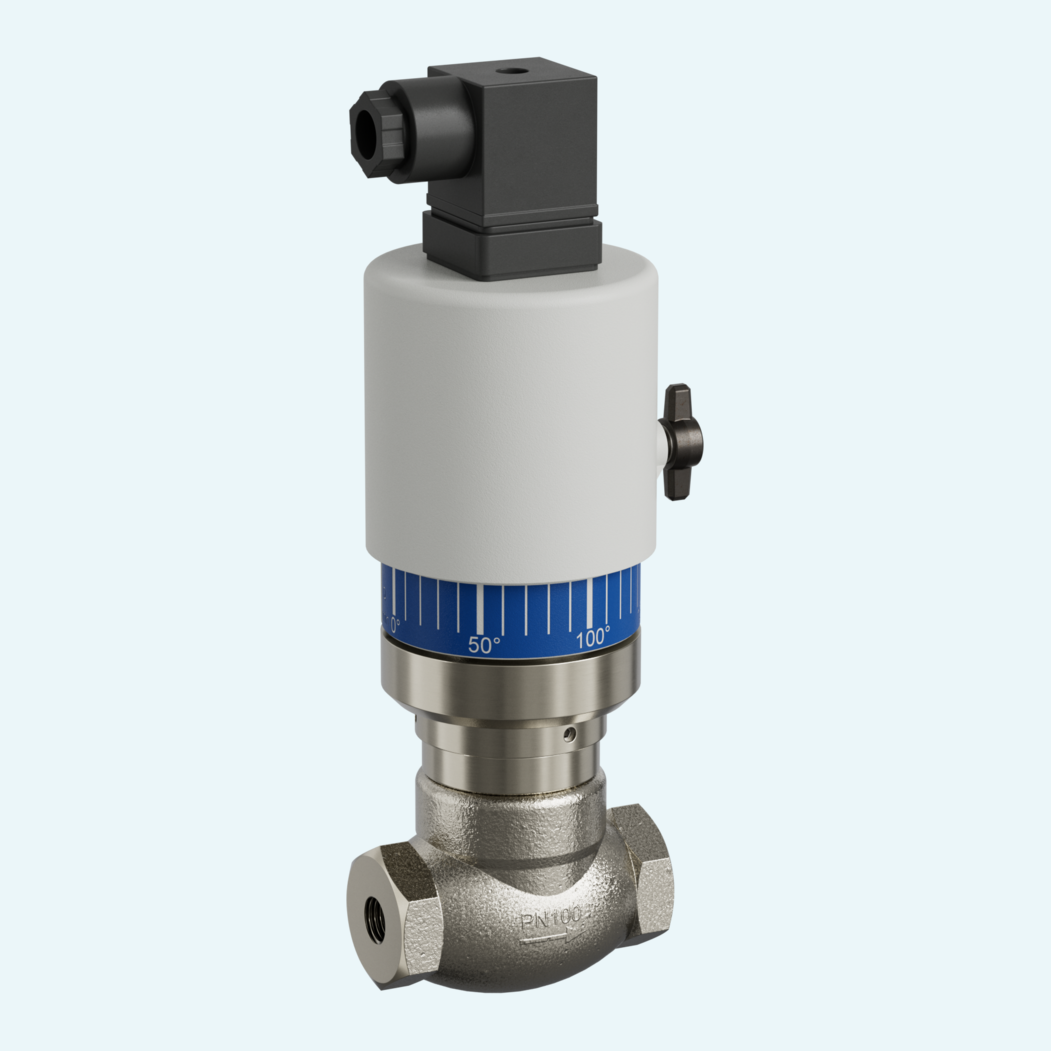

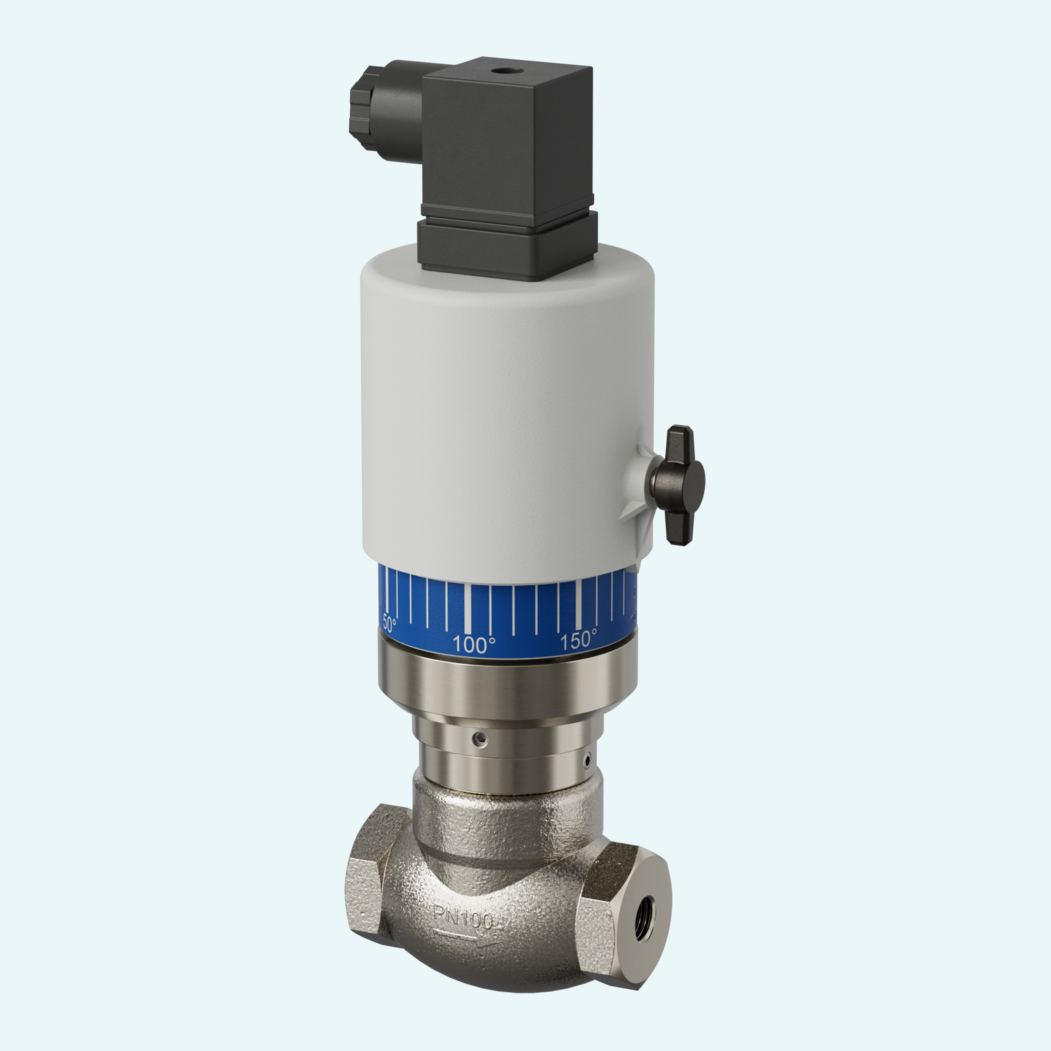

Nei circuiti idraulici in cui l'affidabilità di commutazione è importante, questo flussostato offre agli operatori un punto di commutazione chiaro e regolabile senza aggiungere lunghezza di installazione non necessaria. Il valore di commutazione è regolabile in continuo e il design compatto supporta l'installazione in tubazioni da DN 8 a DN 80 con filettature femmina da G 1/4 a G 3.
Il design è concepito per un utilizzo industriale robusto. Il flusso solleva un'unità a disco con magnete contro la forza della molla, mentre l'accoppiamento magnetico aziona un microinterruttore ermeticamente separato. Questo mantiene la funzione di commutazione protetta dal fluido e favorisce un funzionamento ripetibile, anche laddove lo sporco nel fluido possa costituire un problema.
Con campi di commutazione da 1 a 600 l/min H2O, valori di portata massima consigliati fino a 720 l/min e una tolleranza di ±5 % del fondo scala, la famiglia copre un'ampia gamma di applicazioni con acqua. Il connettore DIN 43650-A / ISO 4400, la tensione di commutazione massima di 250 V AC e il grado di protezione (IP65) favoriscono un'integrazione semplice nei sistemi industriali.
La portata solleva un'unità a disco con molla e magnete. Il movimento aziona un microinterruttore tramite accoppiamento magnetico.
La famiglia comprende attacchi filettati femmina da G 1/4 a G 3 per diametri nominali da DN 8 a DN 80.
I campi di commutazione standard sono specificati per H2O con flusso orizzontale e portata decrescente.
Il dispositivo utilizza un microinterruttore a scambio. I dati elettrici sono specificati per carichi resistivi.
L'installazione standard prevede il flusso orizzontale. Sono possibili altre posizioni di montaggio, ma influenzano il punto di commutazione o il campo di commutazione.
Per fluidi contaminati, la fonte raccomanda un filtro. Per particelle ferritiche, si raccomanda un filtro magnetico.
Connettori speciali, spie luminose, indicazione della temperatura, monitoraggio della temperatura, maggiore resistenza alla temperatura, coperchio in metallo, microinterruttore a contatti dorati, campi di commutazione per olio e portate speciali sono disponibili su richiesta.
