Programma di analisi NoiseStudio

Noise Studio è un programma di post-elaborazione in grado di eseguire analisi fonometriche in conformità alle vigenti normative italiana e comunitaria. Le funzioni di analisi sono raggruppate in moduli software attivabili con licenza.

L’ambiente di analisi fornisce funzioni di visualizzazione dei dati fonometrici, e delle diverse elaborazioni, in forma grafica e tabellare. Tutti i grafici e le tabelle sono esportabili verso altre applicazioni in ambiente Windows ®. I dati ed i risultati delle analisi sono ordinatamente archiviabili in “progetti”, insieme ad altri documenti, in modo da permettere future verifiche ed analisi.

E’ possibile elaborare sia dati fonometrici scaricati dalla memoria del fonometro , che dati acquisiti direttamente nella memoria del PC tramite il programma Monitor.



Manuale del modulo software “Traffico Ferroviario ”

Introduzione

Il modulo “Traffico Ferroviario ” viene utilizzato per raccogliere ed elaborare i rilievi fonometrici effettuati per l'analisi del rumore associato al traffico ferroviario.

I dati vengono trasferiti dalla memoria del fonometro a quella del PC, dove possono essere elaborati in conformità alla normativa, italiana e comunitaria, in materia di rumore da traffico.

In questo manuale ci si riferirà al modulo software con il termine “programma”, salvo dove diversamente specificato.

Il programma permette di inserire un tracciato, rilevare automaticamente gli eventi, calcolare il parametri di ogni evento (durata, SEL, LAeq, LF max) e ottenere i descrittori Leq,TR diurno - Leq,TR serale - Leq,TR notturno - Leq,TR globale.

Alla fine delle elaborazioni, è possibile trasferire i dati su di un foglio di calcolo Excel ®, oppure utilizzando un file di tipo Documento Word ®, corredato da immagini degli ambienti esaminati.

Tutti i file possono essere raggruppati, per comodità, all'interno di uno stesso Progetto.




Avvio di NoiseStudio

Per avviare il programma, fare clic due volte con il tasto sinistro del mouse, sull'icona NoiseStudio

oppure fare clic sul tasto Avvio del PC e selezionare Programmi >> Delta Ohm >> NoiseStudio.

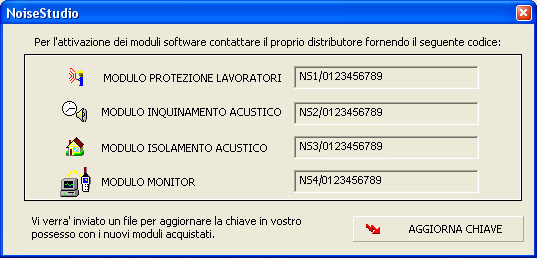

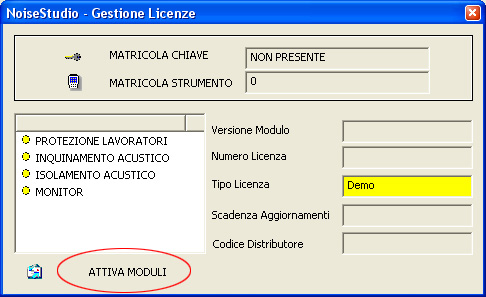

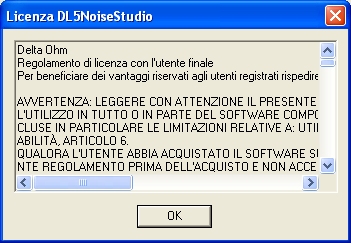

Il programma, al primo avvio, richiede una chiave hardware di attivazione, in assenza della quale funziona in modalità Demo.
In questa modalità sono abilitate tutte le funzioni del software ma si possono utilizzare come dati di input solamente i file di esempio che si trovano nel CDRom NoiseStudio - File di esempio (D:\Esempi\TrafficoFerroviario\).

Per ottenere la chiave hardware per l'attivazione del modulo, contattare il proprio distributore (si vedano QUI i dettagli).

All' avvio si aprirà la finestra principale con il seguente pannello comandi contenente il Menù Principale e la Barra degli Strumenti.




Esecuzione del programma

Le fasi di elaborazione del modulo “Traffico Ferroviario ” sono essenzialmente tre:


Esecuzione delle misure

Per valutare il rumore da traffico ferroviario, in conformità al decreto del 16/03/98, è necessario memorizzare il profilo del livello sonoro ponderato A con costante di tempo FAST. Il contributo di ciascun convoglio viene valutato calcolando il SEL (Livello di Esposizione Sonora) dei transiti.

Per ottenere questo risultato si possono scegliere diverse configurazioni di misura in funzione della strumentazione utilizzata:

L'acquisizione dei dati mediante il software Monitor permette la registrazione dell'audio associato ai vari transiti.



NOTA: Per effettuare le misure in modo corretto vedere le norme relative:

Procedura di misura per i fonometri HD2010 ed HD2110

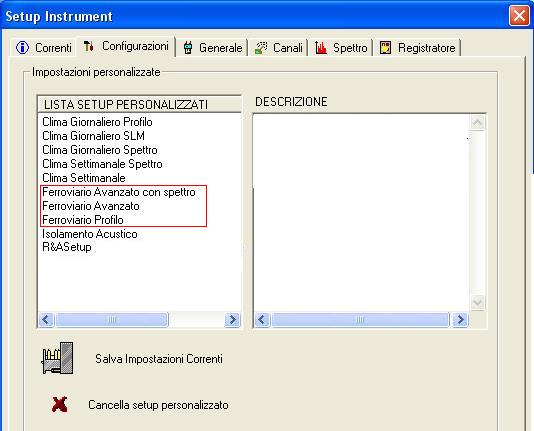

Per impostare i parametri di misura corretti nel fonometro è sufficiente caricare il file di configurazione"Traffico Ferroviario" (oppure "Traffico Ferroviario Avanzato" per fonometro con opzione analizzatore avanzato). Dopo avere connesso il fonometro utilizzare il menu "Fonometro >> Impostazioni strumento" e nella la schermata "Configurazioni" scegliere "Ferroviario".

I parametri di misura saranno i seguenti: (Vale per HD2010 ed HD2110)

Invece di memorizzare un profilo per un tempo pari a 24 ore è possibile effettuare più memorizzaizoni, ciascuna per un tempo di integrazione inferiore alle 24 ore ed utilizzare il programma per ricomporre il tracciato completo .

Avviare la registrazione

Scaricare i dati dal fonometro .

A questo punto abbiamo a disposizione sul PC tutte le informazioni sui livelli sonori associati al transito ferroviario nelle 24 ore.




Creazione del Progetto

Per effettuare l'analisi "Traffico Ferroviario" con il programma NoiseStudio, bisogna prima creare un Progetto, cioè un ambiente di lavoro.

Per iniziare l'analisi "Traffico Ferroviario" con il programma NoiseStudio, selezionare nel menù principale Analizza >> Traffico Ferroviario >> Inizia Analisi oppure fare clic sul tasto indicato in figura, presente nella Barra degli Strumenti.

Il programma chiederà di creare un nuovo progetto oppure di aprire un progetto esistente.

Per creare un nuovo progetto selezionare “Crea Nuovo Progetto” e confermare.Si attivera' la finestra per la selezione del nome e della posizione del progetto.

Una volta salvato il nome del progetto verrà creato un file con estensione del tipo "nome progetto.nsw" contenuto nella nuova cartella "Nome progetto" relativa al Progetto.

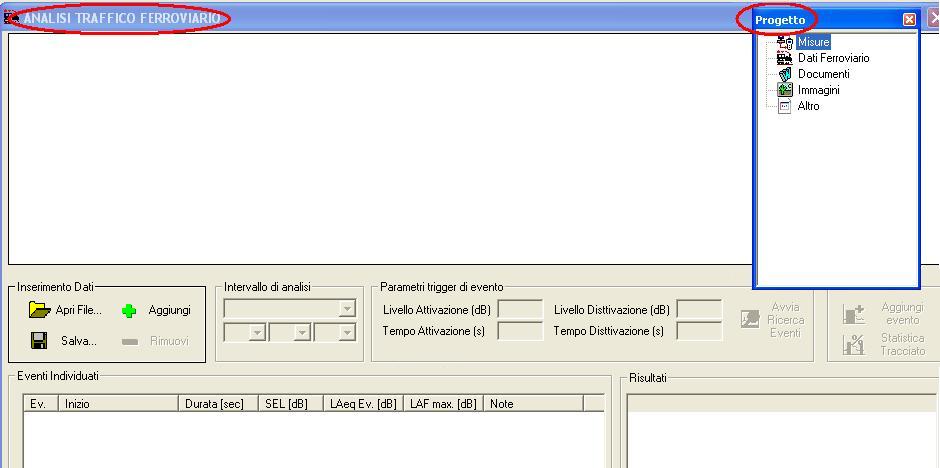

Verranno quindi visualizzate due finestre:




Inserimento dei dati e rilevazione degli eventi

Dopo aver creato l’ambiente di lavoro Progetto  e attivato il la finestra di analisi procedere nel modo seguente:

1. Scegliere Apri file e selezionare il file contenente le misure effettuate.

2. Si aprirà la finestra Lista delle sorgenti, contenente le misure memorizzate in sezioni (Section).

Per visualizzare il contenuto di una sezione, fare clic una volta sull’icona relativa (Section1 nell'esempio). Per visualizzare le misure, fare clic due volte sull’icona relativa (PROFILE nell’esempio).

4. A seconda del tipo di dati avremo diverse finestre (Vedi sorgenti dati).

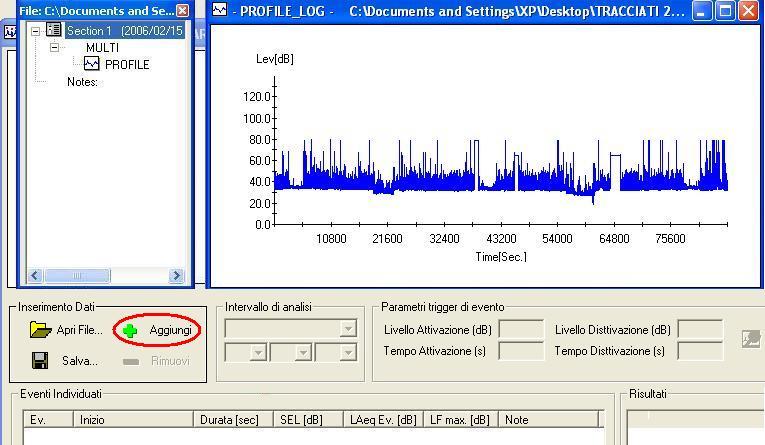

Per i dati di tipo MULTI PROFILE avremo la seguente:



5. Selezionare la finestra contenente le misure e premere il tasto Aggiungi image6

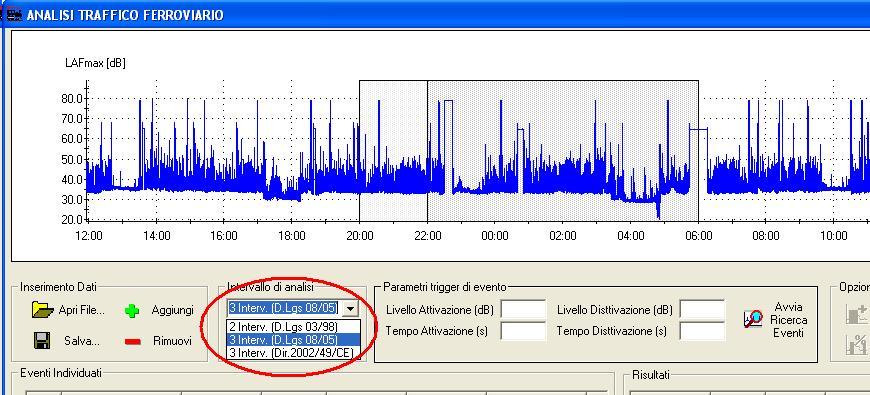

6. Una volta inserito il tracciato e' necessario selezionare la normativa secondo cui effettuare l'analisi

(normativa italiana D.Lgs. 03/1998 o D.Lgs. 08/2005 - normativa comunitaria Dir 2002/49/CE).

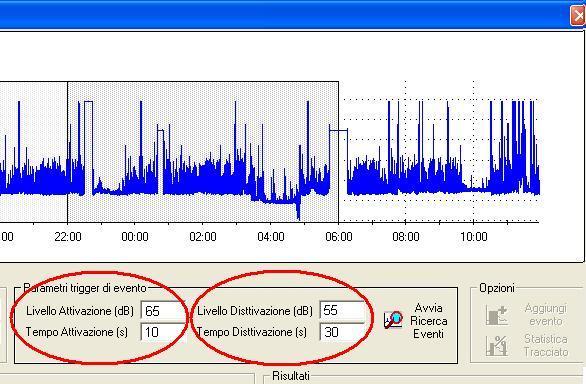

7. Si devono poi impostare i parametri per l'individuazione automatica dei transiti:

Quindi si preme il tasto Avvia Ricerca Eventi.

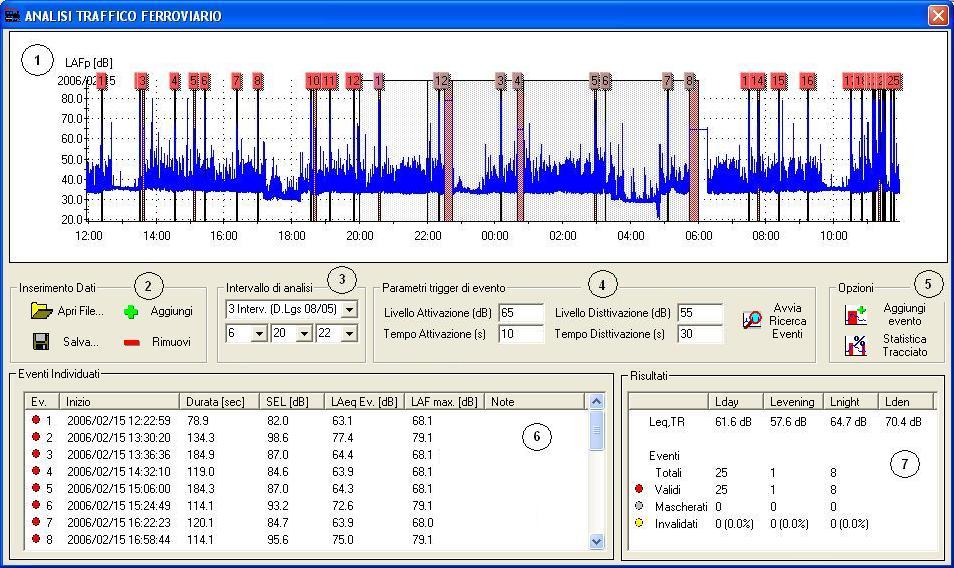

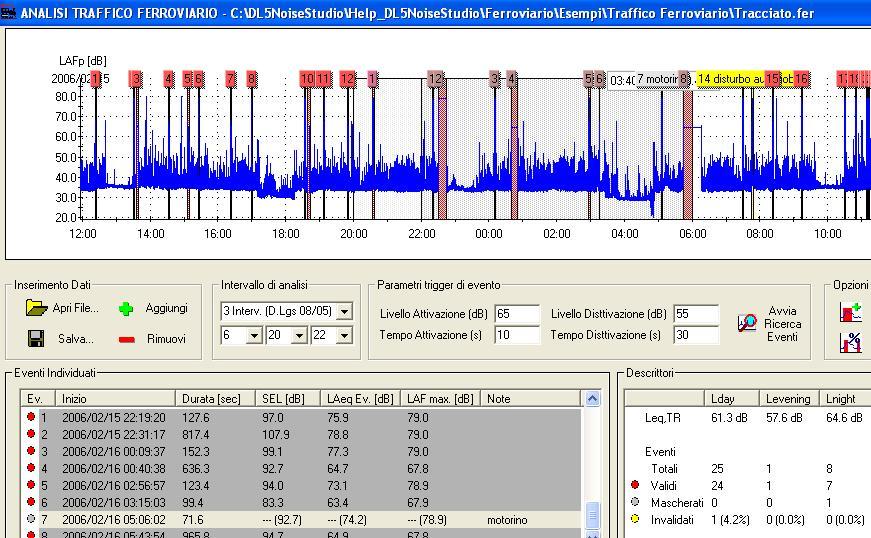

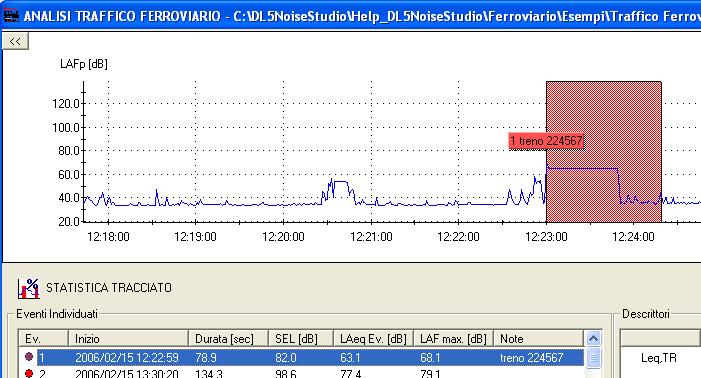

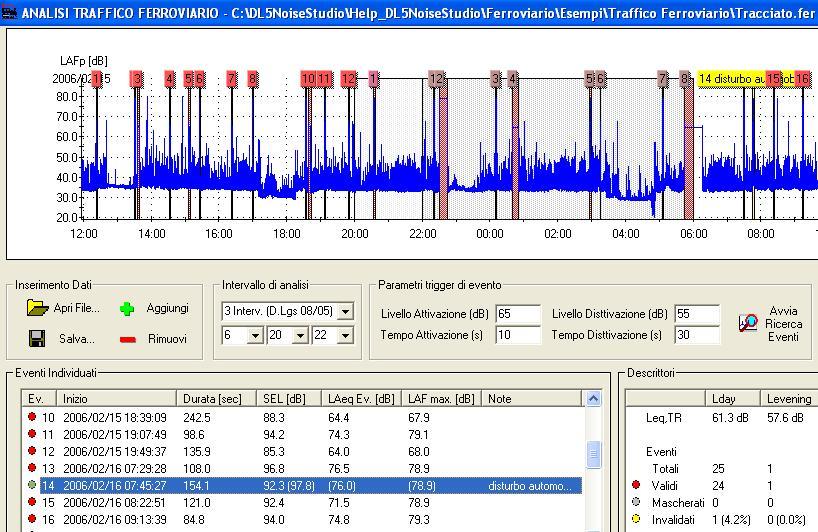

8. A questo punto il software procede all'individuazione automatica degli eventi e fornisce la schermata seguente.



Il software evidenzia gli eventi sul grafico con delle etichette numeriche ragruppate nei vari intervalli di analisi.

Tutti gli eventi individuati sono raccolti in una lista in basso a sinistra indicando per ogni evento:

In basso a destra avremo invece i risultati con i descrittori Leq,TR-diurno, serale, notturno e globale e le percentuali di eventi validi, invalidati e mascherati.

Sugli eventi ottenuti si possono effettuare delle elaborazioni come mascherature, modifica della durata, inserimento commenti, visualizzazione della statistica (vedi Gestione Eventi)

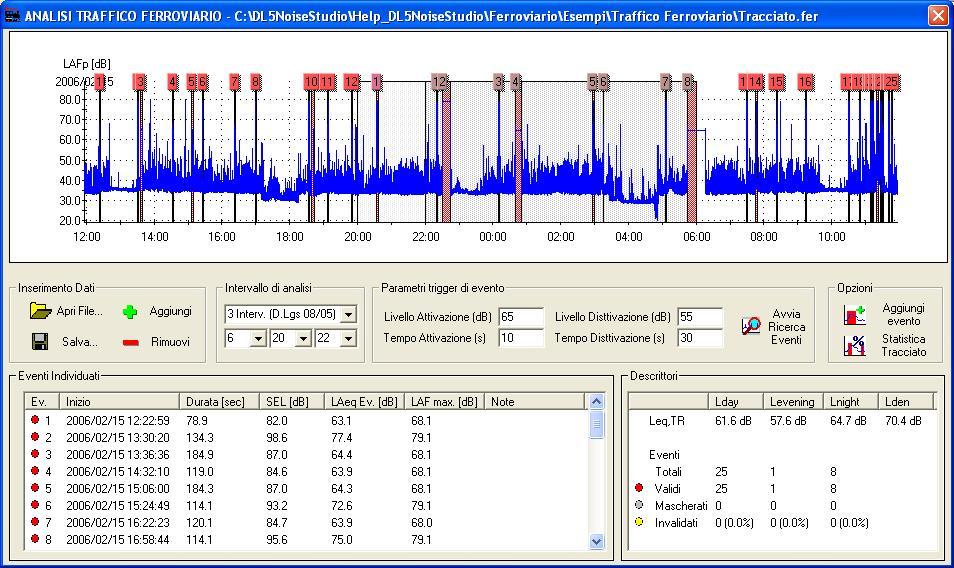

I risultati ottenuti possono essere salvati come file con estensione .fer e  aggiunti nella cartella Progetto, cliccando su File >> Salva oppure sul tasto Salva .

I tracciati cosi salvati possono essere richiamati e visualizzati nella seguente finestra.



Premendo il tasto "ANALISI TRACCIATO" il software permette di ricaricare il tracciato nella finestra di analisi per una nuova elaborazione.

Premendo il tasto "STATISTICA TRACCIATO " e' possibile attivare la finstra che riporta l'analisi statistica dell'intero tracciato separata in statistica degli eventi e statistica del residuo.



Statistica Tracciato

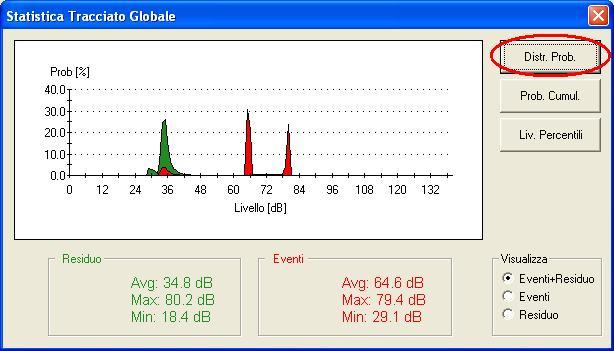

Premendo il tasto "Statistica Tracciato" e' possibile attivare la finstra che riporta l'analisi statistica dell'intero tracciato separata in statistica degli eventi e statistica del residuo.

E' possibile visualizzare la distribuzione di probabilita' premendo il tasto "Distr. Prob.".

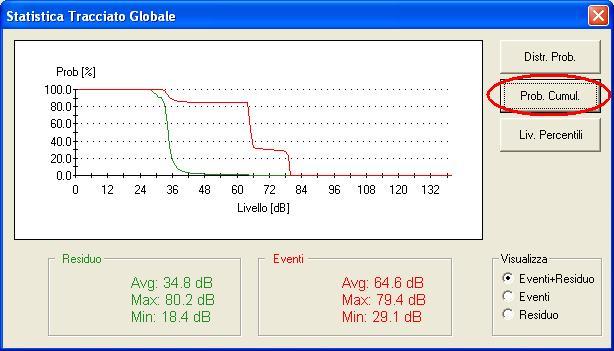

E' possibile visualizzare la probabilita' cumulativa premendo il tasto "Prob. Cumul.".

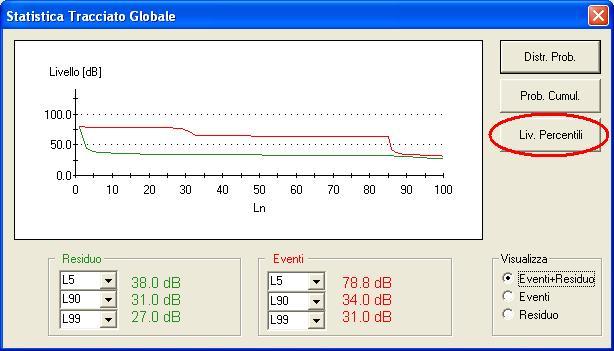

E' possibile visualizzare i livelli percentili premendo il tasto "Liv. Percentili.".

Si possono visualizzare i dati anche in forma tabellare mediante il tasto o la voce di menu "Visualizza->Tabella".

E' possibile esportare le tabelle in Excel mediante il tasto o scegliendo la voce di menu "File->Esporta in Excel ".

E' possibile copiare sia i grafici che le tabelle negli appunti di Windows mediante il tasto o scegliendo la voce di menu "Strumenti->Copia negli appunti".




Gestione degli eventi

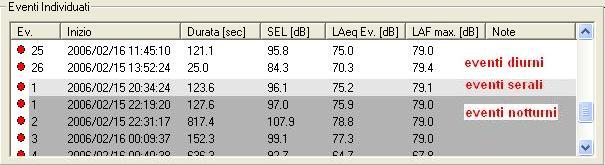

Il software presenta tutti gli eventi individuati in una lista in basso a sinistra ragruppandoli in eventi diurni, serali e notturni.

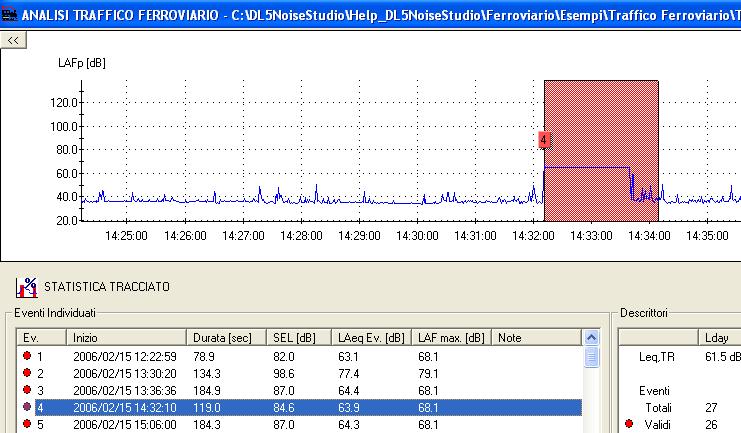

Selezionando con il mouse un evento della lista, sul grafico esso verra visualizzato singolarmente.

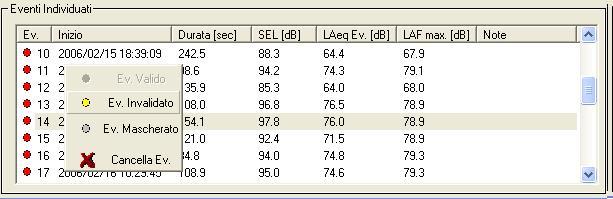

Cliccando con il tasto destro del mouse sopra un elemento della lista eventi si aprira' un menu che consente di attivare, mascherare, invalidare o cancellare l'evento in questione.



Invalidando l'evento si ottiene che i suoi valori(SEL, LAeq Ev, LAFmax) vengono sostituiti , per il calcolo dei descrittori, con la media dei valori degli altri eventi dell'intervallo.

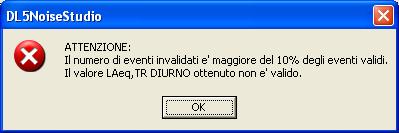

Se il numero di eventi invalidati supera il 10% degli eventi totali dell'intervallo la rilevazione non puo' essere considerata valida e viene attivata una finestra di avviso.



Mascherando l'evento si ottiene che i suoi dati non vengono considerati nel calcolo dei descrittori.



E' possibile associare anche una nota da parte dell'utente per ogni evento modificato.



Cliccando sul campo note della lista eventi e' possibile associare un commento personale a qualsiasi evento individuato.




Analisi particolareggiata degli eventi

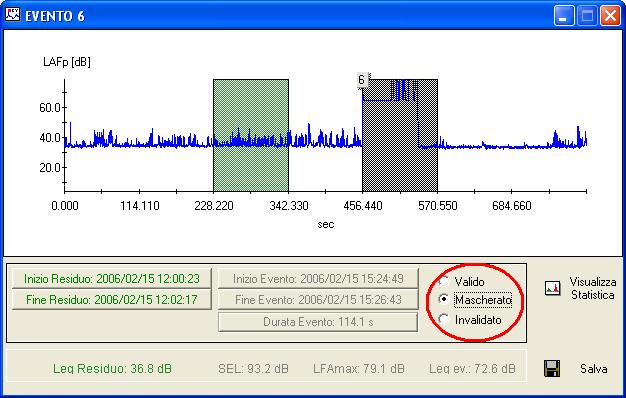

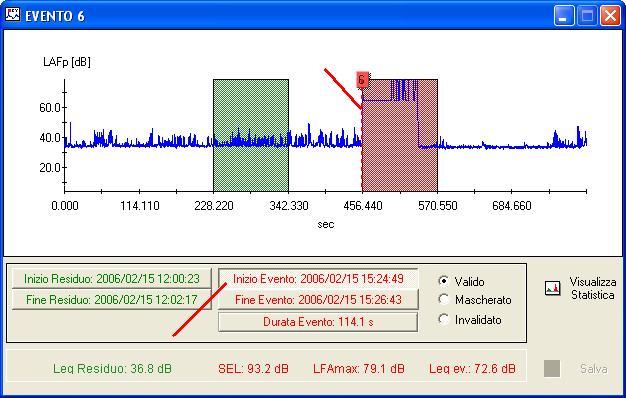

Con un doppio click su un evento della lista eventi si apre una finestra per l'analisi paricolareggiata dell'evento.

Tale finestra indica sul tracciato, l'intrevallo temporale sul quale si e' calcolato il Leq residuo e quello su cui si sono calcolati i parametri di evento.

Cliccando sui tasti "Inizio Evento" e "Fine Evento" e' possibile modificare l'intervallo temporale di analisi dell'evento con consegente variazione dei parametri SEL, LAFmax, Leq ev.

E' possibile inoltre mascherare o invalidare l'evento in esame.

Le modifiche effettuate sull'evento si devono poi confermare tramite il tasto Salva.

Si possono visualizzare i dati anche in forma tabellare mediante il tasto o la voce di menu "Visualizza->Tabella".

E' possibile esportare le tabelle in Excel mediante il tasto o scegliendo la voce di menu "File->Esporta in Excel ".

E' possibile copiare sia i grafici che le tabelle negli appunti di Windows mediante il tasto o scegliendo la voce di menu "Strumenti->Copia negli appunti ".




Statistica Eventi

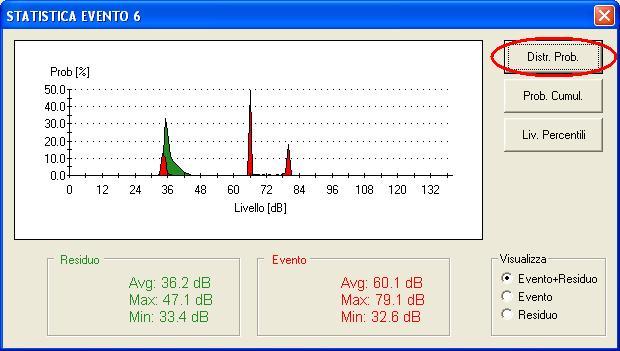

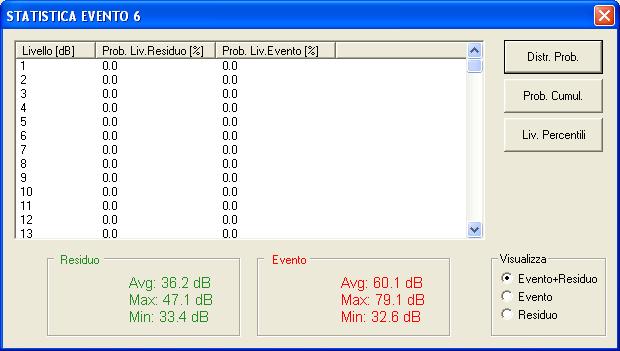

E' possibile visualizzare la statistica dell'evento mediante il tasto Visualizza Statistica ottenendo la seguente schermata

Si puo' scegliere se visualizzare la statistica dell' evento, del residuo o di entrambi.

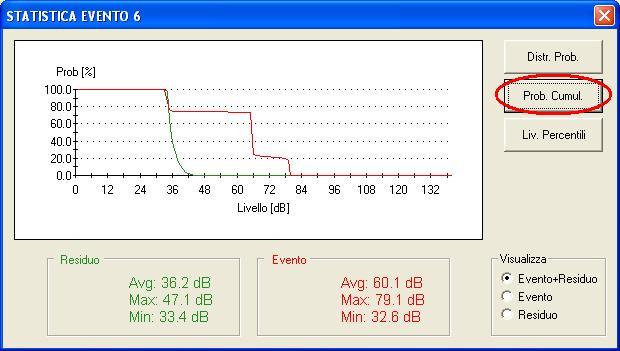

Oltre alla distribuzione di probabilita' e' possibile visualizzare la probabilita' cumulativa

oppure i livelli percentili.

Si possono visualizzare i dati anche in forma tabellare mediante il tasto o la voce di menu "Visualizza->Tabella".

E' possibile copiare sia i grafici che le tabelle negli appunti di Windows mediante il tasto o scegliendo la voce di menu "Strumenti->Copia negli appunti ".

E' possibile esportare le tabelle in Excel mediante il tasto o scegliendo la voce di menu "File->Esporta in Excel ".




Inserimento manuale di eventi

Terminata la procedura di rilevazione automatica dei transiti e' possibile aggiungere degli eventi manualmete individuandoli sul tracciato oppure inserendoli ex-novo.

Individuazione di un evento sul tracciato.

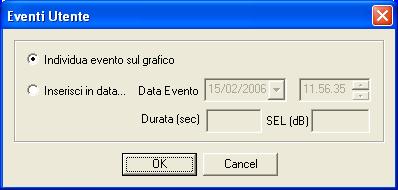

Per aggiungere un evento individuandolo sul tracciato premere il tasto "Aggiungi evento"

e scegliere l'opzione "Individua evento sul grafico".

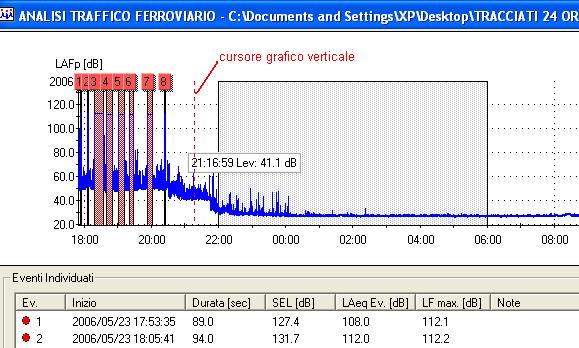

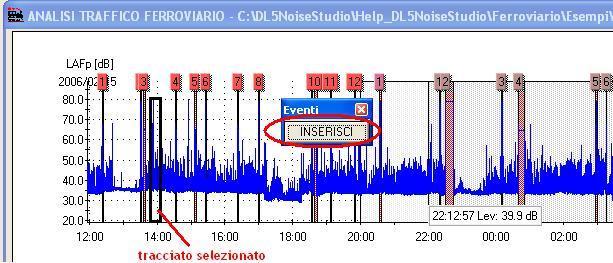

Selezionare con il mouse la parte di tracciato da considerare come evento e premere il tasto "INSERISCI".

(Eventualmente ripetere in sequenza la selezione del tracciato fino ad isolare la parte di interesse)

Il software segnalera' la zona scelta come evento e aggiornera' sia la lista eventi che i risultati.

Inserimento di un evento ex-novo

Per aggiungere un evento ex-novo premere il tasto "Aggiungi evento"

e scegliere l'opzione "Inserisci in data ".

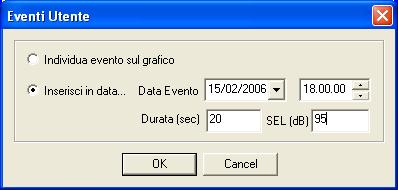

Inserire data e ora , durata e SEL dell'evento e premere "OK".

Il software chiedera' di verificare la sovrapposizione con il tracciato gia' esistente.

Scegliere l'opzione "Verifica sovrapposizione e inserisci"

Confermare nella finestra sucessiva

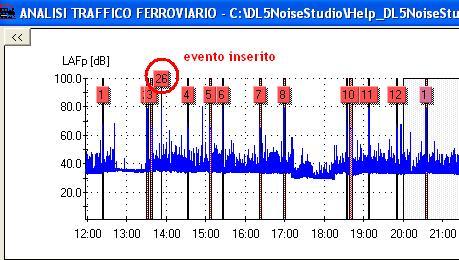

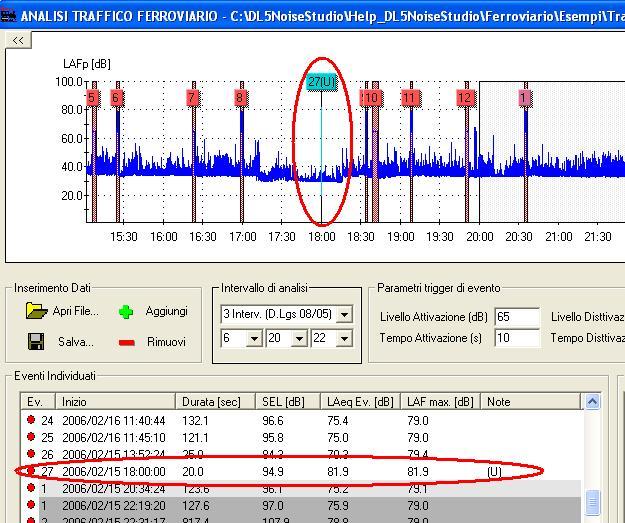

Il software aggiungera' l'evento evidenziandolo il blu e aggiungendo la nota "(U)"

Aggiornera' poi sia la lista eventi che i risultati.

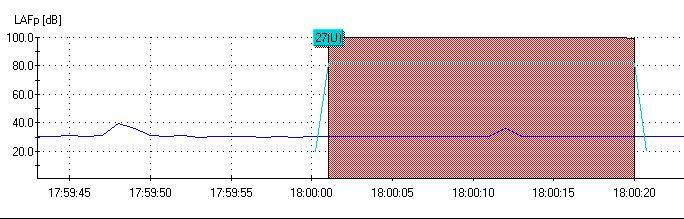

In particolare l'evento utente inserito ex-novo sara' rappresentato da un tracciato azzurro costante sovrapposto a quello misurato dallo strumento.

Il valore costante del Leq sara' tale che sulla durata dell'intervallo mi fornira' il SEL impostato.

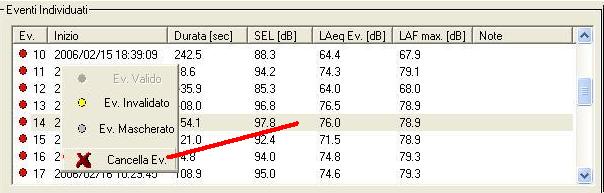

Per cancellare un evento e sufficente cliccare con il tasto destro del mouse sopra l'evento della lista eventi e scgliere la voce Cancella Ev..



Inserimento di tracciati aggiuntivi

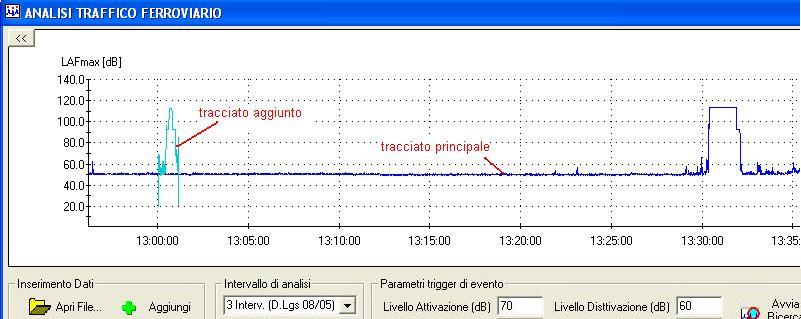

Dopo aver inserito un tracciato e' possibile aggiungere manualmente degli altri tracciati sovrapposti al primo.

E' sufficiente aprire il file contenete i dati da aggiungere e premere il tasto aggiungi image6 sulla finestra di analisi.

Il programma chiedera' il tipo di inserimento da effettuare

e poi eseguira' l'inserimento dei nuovi dati sovrapposti a quelli esistenti.




Tracciati Parziali

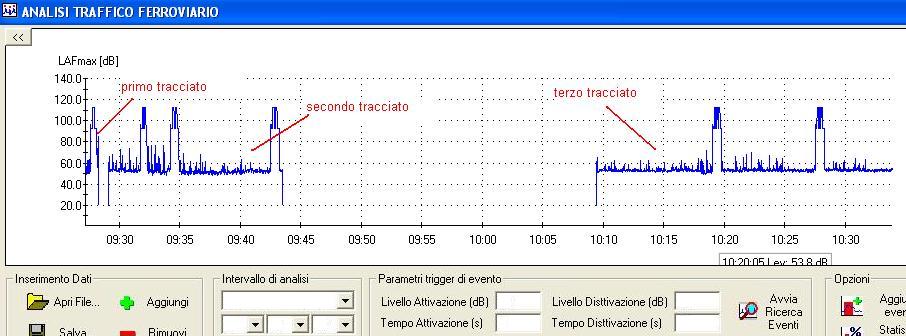

Il programma consente la creazione di un tracciato di 24 ore a partire da tracciati parziali componendoli in base alla data del file di dati o a scelte dell'utente.

E' sufficiente aprire il file dati da aggiungere, premere il tasto aggiungi image6 e scegliere l'opzione di inserimento tramite la finestra

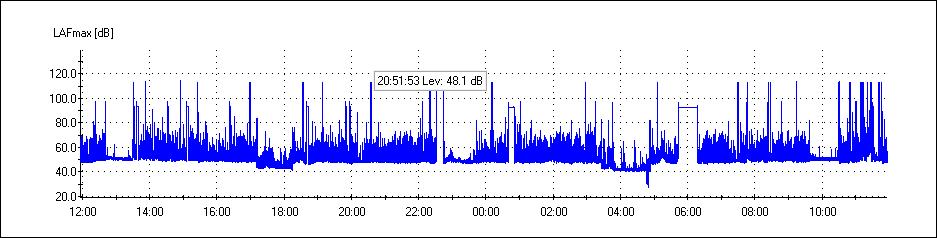

Si otterra' alla fine un tracciato di questo tipo:






Il Progetto

La Finestra Progetto rappresenta l’ambiente di lavoro del programma.

Il Progetto e’ una raccolta dei file che concorrono all’elaborazione di un rapporto.

Tali file sono organizzati come segue:

  • Misure:  contengono dati acquisiti mediante il fonometro HD2010 o HD2110 ed elaborati tramite il programma DeltaLog5 oppure acquisiti mediante il software Monitor.

  • Documenti: contengono documenti vari che possano concorrere alla compilazione del rapporto finale.

  • Immagini: contengono immagini varie che possano concorrere alla compilazione del rapporto finale.

  • Altro: contengono altri tipi di file (file audio, file pdf.) che possano concorrere alla compilazione del rapporto finale.

Misure

Il programma NoiseStudio consente di aprire i file dati (*.dl5) contenenti le misure effettuate con il fonometro oppure i file ottenuti dal software Monitor (*.dr5).

Tali misure vengono visualizzate nella Lista sorgenti e possono essere gestite contemporaneamente su diverse finestre.

Il programma può anche aprire più file contemporaneamente.

Per cancellare un file misure basta selezionarlo e scegliere la voce di menu File->Rimuovi dal Progetto oppure l’icona  sulla toolbar.

Dati Ferroviario

Sono i file dei vari tracciati con gli eventi e i risultati dell'analisi. Il programma può anche aprire più file contemporaneamente.

Per cancellare un file tracciato basta selezionarlo e scegliere la voce di menu File->Rimuovi dal Progetto oppure l’icona  sulla toolbar.



Documenti

In questa sezione vengono raccolti tutti i file di tipo testo che contengono informazioni inerenti al progetto.

Con un doppio click sulla voce Documenti della finestra Progetto si crea un nuovo documento.

Per inserire documenti gia’ esistenti si veda “Inserimento dei file nel Progetto”.

Per cancellare un documento basta selezionarlo e scegliere la voce di menu File->Rimuovi dal Progetto oppure l’icona  sulla toolbar.



Immagini

In questa sezione vengono raccolti tutti i file di tipo immagine che contengono informazioni inerenti al progetto.

Con un doppio click sulla voce Immagini della finestra Progetto si crea una nuova immagine.

Per inserire immagini gia’ esistenti si veda “Inserimento dei file nel Progetto”.

Per cancellare un’ immagine basta selezionarlo e scegliere la voce di menu File->Rimuovi dal Progetto oppure l’icona  sulla toolbar.



Altro

In questa sezione vengono raccolti tutti i file di vario tipo che contengono informazioni inerenti al progetto.

Per inserire file gia’ esistenti si veda “Inserimento dei file nel Progetto”.

Per cancellare un’ file basta selezionarlo e scegliere la voce di menu File->Rimuovi dal Progetto oppure l’icona  sulla toolbar.




Inserimento dei file nel Progetto

E’ possibile aggiungere al progetto file gia’ esistenti di qualsiasi tipo (file misure, file tracciati, documenti, immagini ecc).

Per inserire file nel progetto, procedere nel modo seguente:

1. selezionare File >> Apri oppure fare clic su image2 e aprire il file di interesse.

2. fare clic su File >> Aggiungi al Progetto o sul tasto

Il file è ora presente nel Progetto e per aprirlo, basterà fare doppio clic direttamente sul relativo nome.

Per cancellare un qualsiasi file presente nel progetto basta selezionarlo e scegliere la voce di menu File->Rimuovi dal Progetto oppure l’icona  sulla toolbar.



Creazione di un nuovo progetto

Per creare un nuovo ambiente di lavoro Progetto si deve selezionare File >> Nuovo Progetto oppure fare clic sul tasto nella Barra degli strumenti.

Per cancellare un progetto e’ necessario cancellare la cartella all’interno della quale e’ stato creato usando “Esplora Risorse” di Windows.




Sorgenti Dati

Il software accetta come input dati provenienti da file di tipo Deltalog5 (*.dl5) e di tipo Monitor (*.dr5).

La lista delle sorgenti nel caso di file di tipo DeltaLog5 visualizza i file corrispondenti alle diverse sessioni di memorizzazione con la data di inizio memorizzazione, il tipo di file e eventuali note dell’utente.

Possiamo avere dati di tipo

  • MULTI e REPORT se si utilizza uno strumento con l'opzione analizzatore avanzato

Per selezionare un file è sufficiente fare un clic col tasto sinistro del mouse sopra il tipo di dato che si vuole visualizzare.

Il programma NoiseStudio prevede la possibilità di aprire i file di tipo ,dl5 sezione per sezione singolarmente (Section 1, Section2, ecc), e di aprire più file Deltalog5 contemporaneamente.


Facendo un doppio clic sopra la scritta Section 1, Section 2,... si apre la schermata Inserisci commento che riporta il numero progressivo del file, la data ed eventualmente il nome con cui è stata salvata la sessione di misura.

ok

Nello spazio prima del numero progressivo (la zona indicata in figura) si può inserire un commento alla sezione corrente per identificarlo meglio.

La lista delle sorgenti relativa ai file di tipo Monitor visualizza un solo file con la data di inizio memorizzazione e il tipo di file.

Possiamo avere dati di tipo

Per selezionare un file è sufficiente fare un clic col tasto sinistro del mouse sopra il nome PAGE.



Dati di tipo MULTI PROFILE

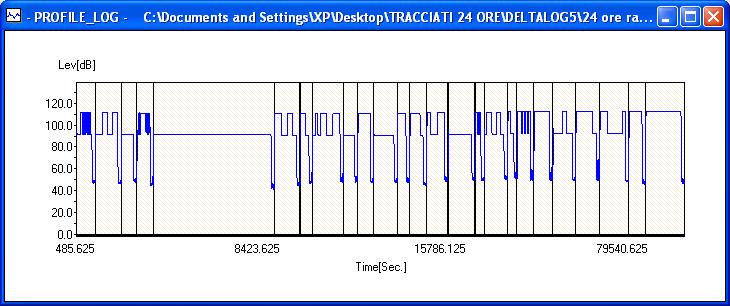

Dati di tipo MULTI PROFILE sono visualizzati con la finestra PROFILE_LOG .


Per essere compatibili con la finestra per l'analisi del traffico ferroviario devono contenere il parametro LAFmax oppure il parametro LAeq e producono nella finestra di analisi il tracciato seguente



Dati di tipo Analizzatore Avanzato

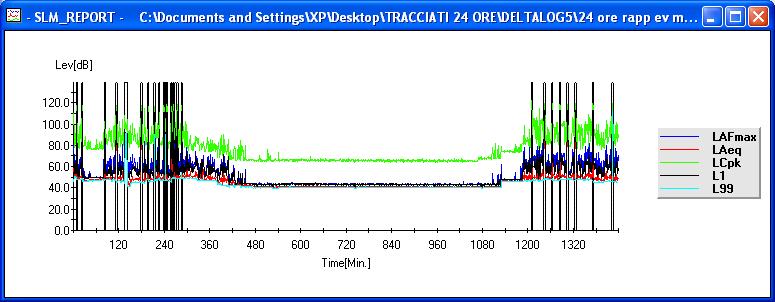

Dati provenienti dall'analizzatore avanzato vengono visualizzati con una finestra per i rapporti SLM_REPORT e una per le registrazioni degli eventi PROFILE_LOG.

Per essere compatibili con la finestra per l'analisi del traffico ferroviario devono contenere

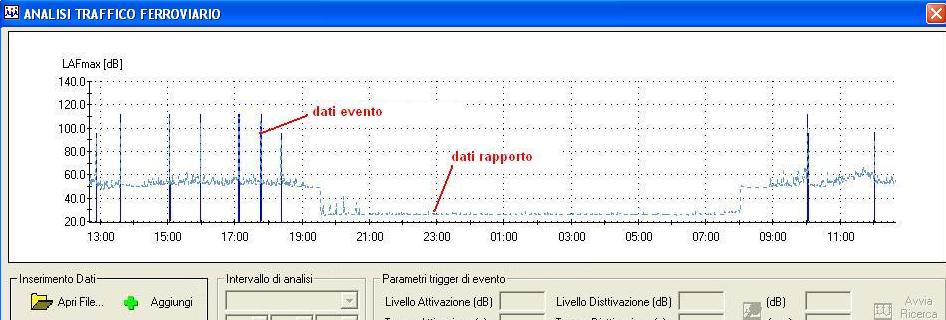

Producono il tracciato seguente in cui si ha il tracciato del rapporto per tutte le 24 ora a cui si sovrappone il profilo durante gli eventi.



Dati di Tipo Monitor

Per quanto riguarda i dati ottenuti dal software Monitor ( *.dr5) per essere compatibili con la finestra per l'analisi del traffico ferroviario devono essere di tipo PROFILE e devono contenre il parametro LAFmax o LAeq.

Sono visualizzati con le stesse modalita' viste per i dati di tipo .dl5.

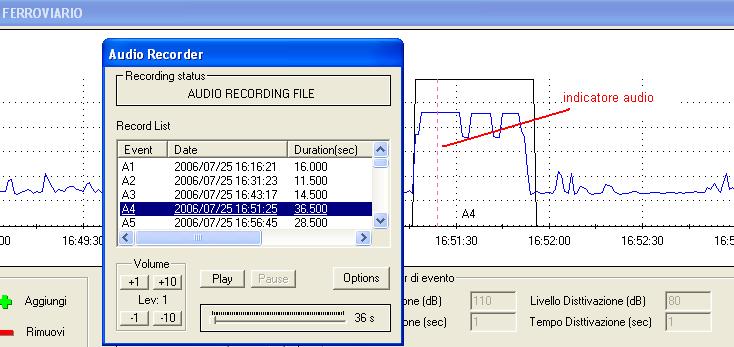

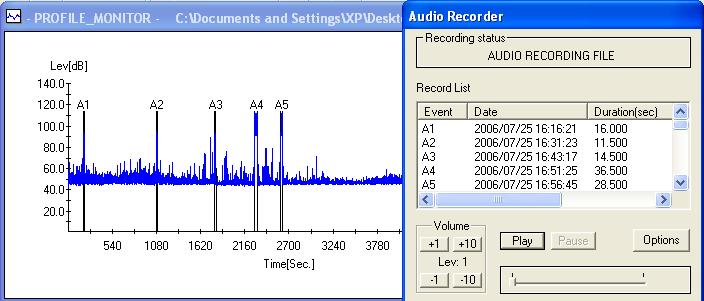

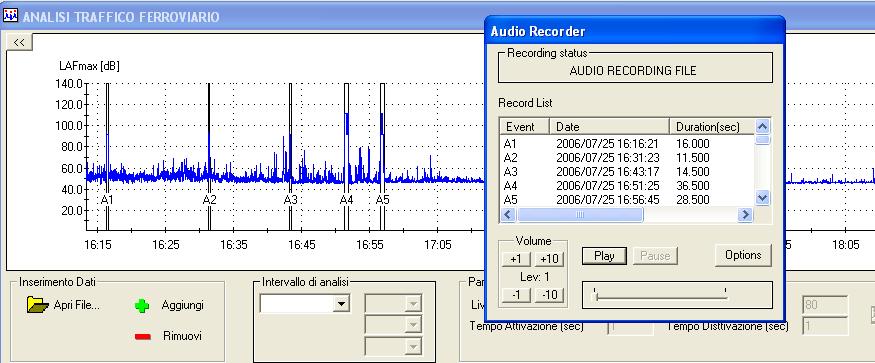

In particolare i dati provenienti dal software Monitor possono aver associato anche delle registrazioni audio

contrassegnate con i simboli A1, A2 ecc.

Questi file audio e i loro riferimenti vengono trasportati anche nella finestra di analisi.

Selezionando un file audio nella finestra Audio Recorder verra' evidenziato sul grafico l'evento in questione.

Premendo il tasto play verra riprodotto l'audio registrato e comparira' anche l'indicatore della posizione corrente della registrazione.





Finestra Analisi Traffico Ferroviario

L'analisi dei dati al fine di rilevare i transiti e determinare i livelli di rumorosita' viene effettuata mediante la finestra Analisi Traffico Ferroviario.

Si possono individuare le seguenti aree:

1. Grafico del tracciato

2. Pulsanti gestione File

    Tasto Apri File

    Tasto Aggiungi

    Tasto Elimina

    Tasto Salva

3. Box Seleziona Intervallo di analisi

4. Parametri Trigger di Evento

    Livello di Attivazione

    Tempo di Attivazione

    Livello di Disattivazione

    Tempo di Disattivazione

    Tasto Avvia Ricerca Eventi

5. Pulsanti Opzioni

6. Lista Eventi

7. Lista Risultati



Mostra l'andamento temporale dei dati .Viene utilizzata una risoluzione temporale di 1 secondo anche se i dati inserit hanno una risoluzione maggiore ( 1/8 sec ).



Consente di aprire un file per la selezione dei dati di input.



Consente di aggiungere il file correntemente visualizzato al tracciato da analizzare.



Elimina il tracciato inserito o solo la parte selezionata se e' attivo lo zoom.



Salva il tracciato.



Permette di scegliera la modalita' di analisi a due intervalli (normative italiana D.Lgs. 03/1998 ) o tre intervalli (normative italiana D.Lgs. 08/2005 - normativa europea Dir 2002/49/CE)



    Avvia la ricerca automatica degli eventi in base ai parametri definiti.



Raccoglie tutti gli eventi individuati dal software in base ai Parametri Trigger di Evento.

E' possibile agire su ogni singolo evento per aggiungere commenti, invalidare o mascherare l'evento, visualizzare l'evento in maniera particolareggiata con la relativa statistica.



Raccoglie i risultati ottenuti dal computo degli eventi individuati firnendo i descrittori LAeq, TR e le percentuali di eventi validi, invalidati e mascherati.






Menù principale

Nella parte superiore della finestra è presente il menù principale che consente di accedere a  tutte le funzioni del programma NoiseStudio.

Per attivare una funzione è sufficiente selezionarla con il mouse nel menu a tendina che la contiene. In base al contesto in cui ci si trova, alcune delle voci del menu risultano disabilitate (sono riportate in grigio), indicando che le rispettive funzioni non sono attive.

Nelle pagine che seguono sono elencate e descritte in dettaglio le funzioni dei vari comandi.




Menu File


Apri
Apre un file memorizzato. I file gestiti dal programma hanno estensione dl5 , dr5 e fer.

Salva Come...
 Apre la finestra per il salvataggio del file corrente.

Salvataggio Automatico ogni min
Abilita il salvataggio automatico ogni minuto dei file Macchine e Lavoratori (solo per modulo Protezione Lavoratori)


Chiudi
Chiude il file attivo.

Chiudi Tutto
Chiude tutti i file aperti.


Nuovo progetto
Crea un nuovo progetto.

Apri progetto
Apre un progetto esistente.


Chiudi progetto
Chiude il progetto.

Aggiungi al progetto
 Tale file può essere facilmente importato da altre applicazioni.


Rimuovi dal progetto
Rimuove un file dal Progetto. Per rimuovere un file dal Progetto, selezionare tale file all'interno della finestra Progetto e fare clic su File >> Rimuovi dal Progetto oppure sul relativo tasto presente nella Barra degli Strumenti.

Esporta in Excel
Esporta i dati visualizzati in Excel.


Stampa
Comando di stampa del file visualizzato.

Stampa Progetto
Se non e' aperto il Progetto apre una finestra per la stampa contemporanea di tutti i file presenti nel progetto.
(solo per modulo Protezione Lavoratori)


Esci
Esce dal programma.




Menù Analizza

Il sottomenù contiene la funzione:


PROTEZIONE LAVORATORI
Attiva le finestre per eseguire l’analisi di esposizione al rumore in ambiente di lavoro, partendo dai rilievi effettuati

INQUINAMENTO ACUSTICO->Traffico Ferroviario
Attiva la finestra Analisi Traffico Ferroviario per eseguire l’analisi del rumore da traffico ferroviario.

INQUINAMENTO ACUSTICO->Clima Giornaliero
Attiva la finestra Clima Acustico Giornaliero per eseguire l’analisi del clima acustico in un giorno.

INQUINAMENTO ACUSTICO->Clima Settimanale
Attiva la finestra Clima Acustico Settimanale per eseguire l’analisi del clima acustico in una settimana.

INQUINAMENTO ACUSTICO->Clima Annuale
Attiva la finestra Clima Acustico Annuale per eseguire l’analisi del clima acustico in un anno.

ISOLAMENTO ACUSTICO
Attiva le finestre per eseguire l’analisi di isolamento acustico

Avvia Analisi
Inizia la fase di analisi.

Crea Rapporto
Crea un rapporto in un foglio execel configurabile dall'utente secondo la normativa ISO.

Configura Rapporto
Crea un rapporto in un foglio execel configurabile dall'utente secondo la normativa ISO.

Database Pareti
Apre il database delle attenuazioni fornite da solai

Database Solai
Apre il database delle attenuazioni fornite da solai

Confronta Risultati
Apre la finestra per il confronto delle attenuazioni misurate




Menù Visualizza

Il sottomenù Visualizza contiene le funzioni:


Tabella
Visualizza i dati dei file in forma tabellare.


Grafico
Visualizza i dati dei file sotto forma di grafico.


Tabella & Grafico
Visualizza i dati dei file in forma sia tabellare sia grafica.

Grafico 3D
Visualizza i dati dei file di tipo OCTAVE, TOCTAVE e FFT in forma tridimensionale.

Mappa di livello
Visualizza i dati dei filedi tipo OCTAVE, TOCTAVE e FFT come mappa di livello a colori.

Risoluzione FFT
Permette di modificare la risoluzione della frequenza per i dati di tipo FFT Singoli.

Si puo' scegliere tra:

Scala FFT
Permette di modificare la scala delle ampiezze tra logaritmica (dB) e lineare (Pa)

Livello di sottocampo
Permette di visualizzare o nascondere il livello di sottocampo,

Visualizza data-ora assoluta
Permette di modificare la scala dei tempi dalla visualizzazione relativa a quella assoluta .

Rinomina Canali
Permette di associare un nome ai vari canali di misure (vale per strumenti HD2030)

Unita di misure / scala
Permette di modificare l'unita di misura e la scale deivari canali di misura (vale per strumenti HD2030)


Barra degli strumenti
Attiva/disattiva la barra degli strumenti che contiene i tasti.

Barra di stato
Attiva/disattiva la barra di stato del programma posta nella parte inferiore della schermata.

Le altre funzioni non evidenziate, non sono abilitate.




Menù Strumenti

Il sottomenù Strumenti contiene le funzioni:

Gestione strumento
Apre la finestra di comandi per la gestione dello strumento .

Compara Risultati
Apre la finestra per il confronto delle attenuazioni misurate(vale per modulo Isolamento Acustico)


Copia negli appunti
Il comando Copia negli appunti di Windows® copia la finestra corrente (grafico o tabella) e permette di incollarla in un altro programma.
Dopo aver selezionato la voce del menu Copia , aprire il programma di destinazione (editor, foglio di calcolo, programma di grafica, ...) e utilizzare il comando Incolla (o Incolla speciale se disponibile) per incollare il contenuto degli appunti di Windows®.

Zoom +
Attiva la funzione Zoom+ sulla Finestra Misure corrente.Selezionare l'area di interesse con il tasto destro del mouse premuto. Al rilascio la zona selezionata verra ingrandita.

Zoom -
Ritorna al livello precedente di zoom.

Zoom tool
Apre la finestra di gestione Zoom che permette una gestione piu' precisa della fase di zoom.

Ricalcolo Leq
Permette di ricalcolare il Leq a partire da un tracciato di dati misurati.

Elab. Statistiche
Attiva le elaborazioni statistiche sulla Finestra Misure correntemente selezionata.

E' disponibile solo per Misure di tipo STAT sia singole che registrazioni.

Permette di scegliere tra:


Inserisci etichetta
Permette di inserire un’ etichetta nel grafico.

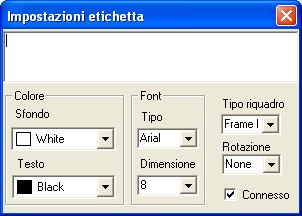

Facendo clic all’interno del grafico verrà visualizzata la finestra Impostazioni etichetta


digitare il commento e, dopo avere scelto Colore, Font e Tipo Riquadro, premere INVIO sulla tastiera.
Per modificare l’etichetta fare clic su di essa.

Seleziona Curva
Permette di scegliere il tracciato temporale da visualizzare.

Sincronizza ampiezze
Permette di sincronizzare le ampiezze di spettri per ottave o terzi d'ottava.

Filtra per Ampiezza
Permette di filtrare i dati relativi al tempo di riverbero in base alla differenza di ampiezza tra segnale e rumore di fondo.

Filtra per Coeff. Correl.
Permette di filtrare i dati relativi al tempo di riverbero in base al loro coefficente di correlazione.

Decadimento Riverbero
Permette di visualizzare l'andamento temporale delle misure effettuate durante il calcolo del tempo di riverbero.

Integrale di Schroeder
Attiva o disattiva la visualizzazione dell' andamento temporale delle misure effettuate durante il calcolo del tempo di riverbero ottenute mediante ilmetodo dell' Integrale di Schroeder.


Aggiornamenti Software
Avvia l’aggiornamento automatico del programma tramite web.



Menu Grafico

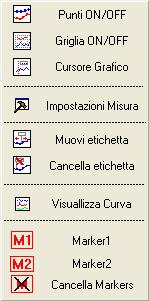

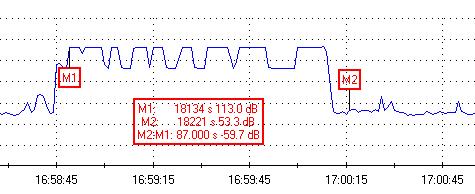

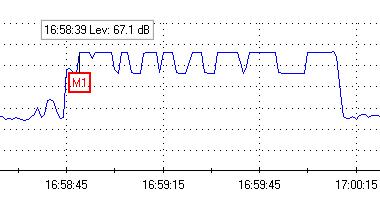

Per modificare il grafico, fare clic con il tasto destro del mouse: verrà visualizzato il seguente menù a tendina

immagine

le voci presenti sono:

commento




Menù ? (Aiuto)

Il sottomenù Aiuto contiene le funzioni:

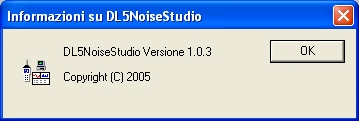

NoiseStudio Info
Fornisce le informazioni relative alla versione del programma.

Licenza NoiseStudio
Fornisce le informazioni relative alla licenza d’uso del programma.

Manuale NoiseStudio
Apre i manuali d'uso per i vari Moduli Software installati.

Guida Rapida
Apre la Guida Rapida per i vari Moduli Software installati.


Registrazione Software
Visualizza lo stato corrente di attivazione dei moduli. Se non è stata acquistata la licenza, il modulo è fornito in modalità DEMO.
In questa modalità sono abilitate tutte le funzioni del software ma si possono utilizzare come dati di input solamente i file di esempio che si trovano nel CDRom NoiseStudio - File di esempio (D:\Esempi\Traffico Ferroviario\).

Se si possiede il software nella versione base senza moduli e si desidera acquistare la licenza d'uso per uno o più moduli, contattare il proprio distributore. Verrà fornito il software con l'apposita chiave hardware già attivata: per usare il modulo, è necessario che la chiave hardware sia inserita in una porta USB del PC.

Se si possiede già uno o più moduli attivati con relativa chiave hardware e si desidera acquistare un altro modulo:

premere il tasto "Attiva Moduli",

contattare il rivenditore e fornire il codice del modulo da acquistare.

Alla ricezione del file, inserire la chiave in una porta USB del PC e premere il tasto "Aggiorna chiave": selezionare il file inviato dal rivenditore e confermare con OK. La chiave hardware verrà aggiornata con i nuovi moduli.






Barra degli strumenti

Per velocizzare l’uso del programma, alcune operazioni accessibili tramite menu sono riportate anche su una barra comandi posta immediatamente al di sotto del menu principale sotto forma di tasti.

File >> Apri
Apre un file di dati salvato in precedenza.

File >> Salva con nome…
Salva i dati scaricati dallo strumento.

File >> Nuovo Progetto
Crea un nuovo progetto.

File >> Apri Progetto
Apre un progetto esistente.

File >> Aggiungi file al Progetto
Aggiunge un file al progetto.
File >> Rimuovi File dal Progetto
Rimuove il file selezionato dal progetto.

Tool >> Instrument Manager
Apre l'instrument manager.
Analizza >> Protezione Lavoratori
Avvia l'analisi dei dati
Analizza >> Clima Acustico
Avvia l'analisi di Clima Acustico
Analizza >> Traffico Ferroviario
Avvia l'analisi di Traffico Ferroviario
Ricerca Toni
Avvia la ricerca dei toni puri.

Ricerca Impulsi
Avvia la ricerca degli impulsi.
Analizza >> Isolamento Acustico
Avvia l'analisi di Isolamento Acustico.
Analizza >> Monitor
Avvia il programma Monitor.

Ricerca Impulsi
Avvia la ricerca degli impulsi.
Copia
Copia l'elemento selezionato negli appunti.

File >> Esporta in Excel
Apre il programma Excel inviandovi i dati correnti. La funzione è attiva quando i dati sono visualizzati in forma di tabella. È necessario avere installato sul  proprio PC  il programma Microsoft Excel.

File >> Stampa
Stampa i dati correnti così come sono visualizzati (tabella o grafico). Viene chiesto di inserire il titolo della stampa.

Tool >> Zoom+ (Applica Zoom)
Ingrandisce un’area del grafico.

Tool >> Zoom-
Ripristina le dimensioni standard del grafico.

Etichetta
Inserisce e/o modifica un'etichetta.

Visualizza >> Tabella
Visualizza il file di dati relativo allo spettro, in forma tabellare.

Visualizza >> Grafico
Visualizza il file di dati selezionato in forma di grafico.

Visualizza >> Tabella&Grafico
Visualizza il file dello spettro in forma sia tabellare sia grafica

Visualizza >> Grafico Livelli
Visualizza il file di dati selezionato in forma di diagramma a livelli.

Visualizza >> Grafico 3D
Visualizza il file di dati selezionato in forma di grafico 3D.

? >> Manuale NoiseStudio
Apre il manuale in linea del programma.





Registrazione Audio

Con il software Monitor e' possibile registrare su PC l'audio associato ai transiti dei vari convogli.

Per la registrazione dell'audio associato ai vari transiti e' necessario avere a disposizione un PC con una sceda di acquisiszione audio e un disco fisso con una capacita' adeguata (1 minuto di registrazione audio occupa circa 5MB).

Collegare l'uscita LINE del fonometro (connettore destro) all'ingresso LINE della sceda audio (o all'ingresso microfonico) .

Lanciare il software Monitor, effettuare la connessione al fonometro e attivare la funzione monitor mediante la voce di menu

"Instrument->Monitor" .

Selezionare come canale da monitorare Profile (deve essere impostato il parametro LAFmx) e attivare la voce Activate Audio Recording.

Il programma valutera' lo spazio libero dell'hard-disk fornendo il massimo tempo di registrazione.La registrazione audio verra' disabilitata automaticamente dal software quando lo spazio su disco sara' insufficiente.

Si aprira' quindi la finestra di configurazione della sceda audio.

Accedere alla sezione Volume e attivare esclusivamente il canale Linea in Entrata (o Microfono).

A questo punto e' necessario impostare le soglie di ampiezza e di tempo che definiscono l'evento e che fanno iniziare e terminare la registrazione audio.

Quando il livello sonoro supera il Livello di Attivazione (On Level) per un tempo almeno pari al Tempo di Attivazione (On Time) il programma identifica un possibile evento sonoro probabilmente collegato ad un transito e avvia la registrazione audio.

Quando il livello sonoro è sceso sotto il Livello di Disattivazione (Off Level ) ed è trascorso un tempo pari al Tempo di Disattivazione (Off Time) il programma considera l'evento terminato e ferma la registrazione audio.

Premere OK per confermare le impostazioni e quindi iniziare l'acquisizione dati sul PC.

Il software registrera' il tracciato numerico proveniente dal fonometro rimanando in attesa di un evento per attivare anche la registrazione audio.

Nel momento che il tracciato superera' i limiti impostati iniziera' la registrazione anche del sonoro.

Quando il livello sonoro ritornera' sotto soglia la registrazione audio verra' fermata e salvata su file indicando la data di inzio dell'evento e la durata.

Al termine del periodo di monitoraggio avremo il tracciato numerico con i vari eventi audio.A questo punto si procede al salvataggio dei dati.

I dati cosi salvati si caricano nel programma NoiseStudio e produrranno il seguente tracciato con in evidenza gli eventi audio A1, A2, ecc..

Cliccando su un evento della Record List all'interno della finestra Audio REcorder, verra' visualizzato in evidenza il tracciato corrispondente. Premendo il tasto play sara' possibile ascoltare l'evento.Un indicatore audio mostrera' la parte di tracciato corrispondente all'audio in riproduzione.





Limitazione di responsabilita'

Delta Ohm Srl non potrà essere ritenuta responsabile per qualsiasi danno diretto o indiretto derivante dall'utilizzo del presente software.

Delta Ohm Srl provvederà ad inserire nel software informazioni aggiornate, ma non si garantisce circa la loro completezza e si riserva il diritto di modificare i contenuti del software e delle note legali in qualsiasi momento e senza alcun preavviso.
