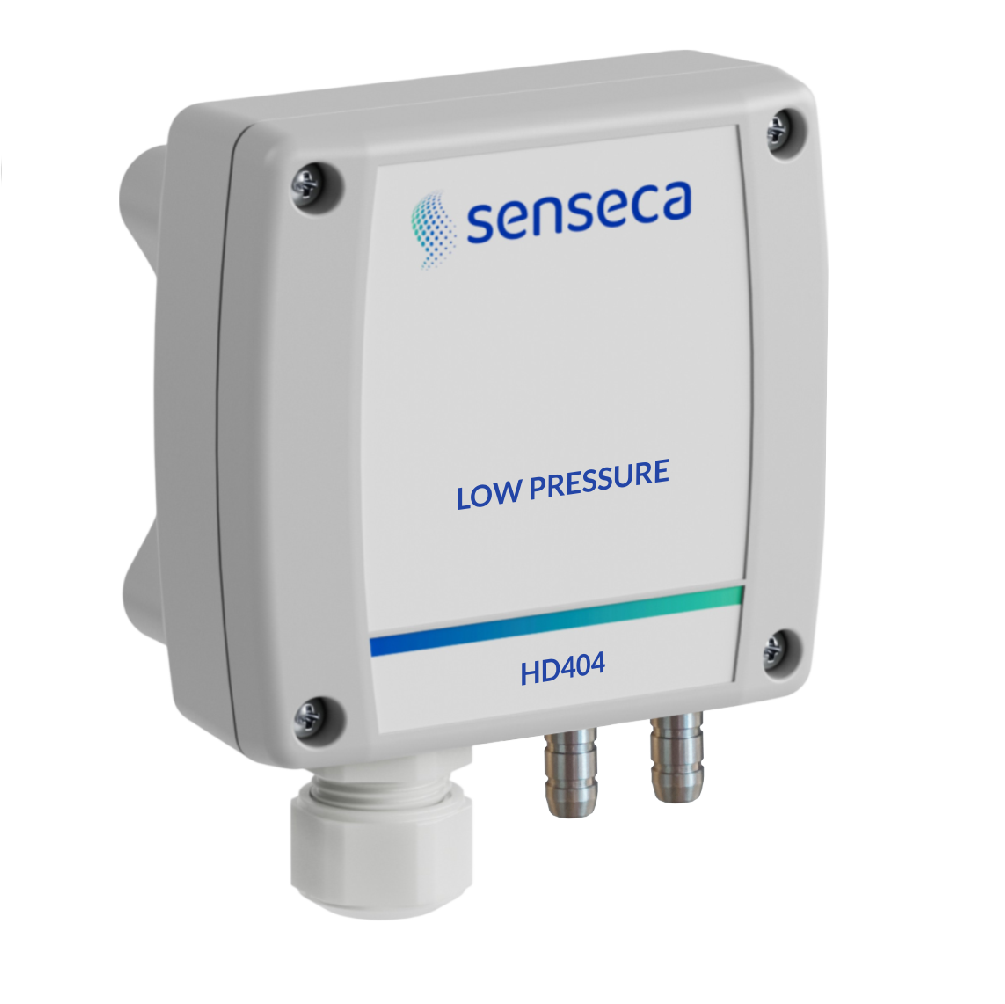

La serie di trasmettitori HD404T è in grado di misurare pressioni relative rispetto all’atmosfera o differenziali nel range:
- da 50 a 1000 Pa (0.2″ H2O to 5″ H2O) per le versioni con uscita analogica;
- 250 Pa / 1000 Pa / 100 mbar per le versioni con uscita RS485 Modbus RTU.
Utilizzano un sensore al silicio di tipo “micro-machined” compensato in temperatura che presenta un’eccellente linearità, ripetibilità e stabilità nel tempo. Il segnale di uscita dal sensore è amplificato e convertito, a seconda del modello, in un’uscita analogica standard in corrente (4-20 mA) e in una in tensione (0-10 V), o in un’uscita digitale RS485 Modbus RTU, che possono quindi essere trasmesse su lunghe distanze con un’elevata immunità ai disturbi.
Nei modelli con uscita analogica è possibile scegliere, mediante un dip switch, tra due range di misura in modo da selezionare il fondo scala ottimale per la propria applicazione.
Tipiche applicazioni per la serie HD404T sono:
il monitoraggio delle camere bianche
il controllo dei filtri
le misure di flusso (in abbinamento al tubo di Pitot)
il controllo nel campo del condizionamento e ventilazione
Normalmente i trasmettitori di bassa pressione sono sensibili all’orientamento con cui vengono montati. Nella serie HD404T è disponibile uno speciale circuito di auto-zero, che periodicamente equalizza la pressione differenziale all’ingresso del sensore e ne corregge l’offset; i trasmettitori dotati di questo circuito sono insensibili alla posizione di montaggio. Inoltre il circuito di auto zero compensa l’invecchiamento e lo scostamento dello zero del sensore al variare della temperatura: in pratica consente di eliminare la manutenzione.
I modelli sono disponibili anche in versione con display (opzione L).
I modelli SR risultano particolarmente indicati nel caso il trasmettitore sia collegato a un tubo di Pitot, in quanto l’uscita risulta direttamente proporzionale alla velocità del flusso d’aria.
I trasmettitori sono pronti all’uso e vengono forniti tarati di fabbrica.
Fornito con 1 tubo in silicone Ø 5 int./ Ø 8 est. lunghez-za 2 m e 2 raccordi in plastica (HD434T.5).
