Protezione lavoratori

Misure da tracciato temporale

Il software permette di inserire nel foglio macchine delle misure ottenute elaborando un tracciato temporale memorizzato sul fonometro.

Questo tipo di analisi si effettua su macchine complicate dove ci puo' essere la necessita' di mascherare alcune parti di tracciato perche' non significative.

Consideriamo ora una sorgente che presenta dei disturbi non imputabili al ciclo operativo della macchina.

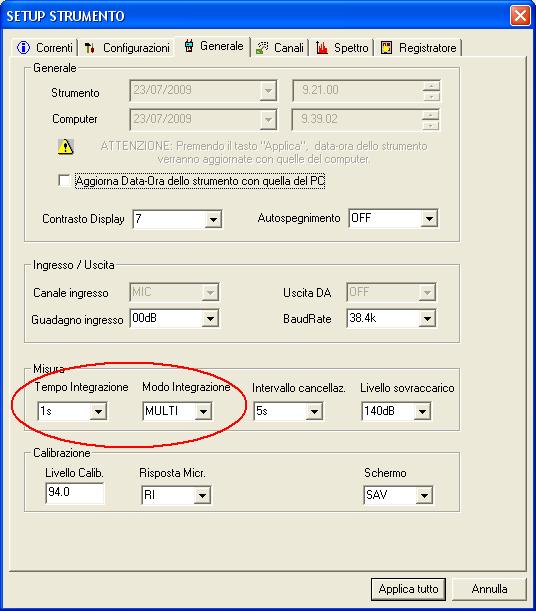

La misura e' stata effettuata con il setup predefinito "Protezione Lavoratori" modificando il tempo di integrazione e il modo di integrazione per ottenere la registrazione dell' andamento temporale dei parametri.

Scegliere il file C:\NoiseStudio\Help_NoiseStudio\WorkProtect\Esempi\Misure\sorgente disturbata.dl5 .

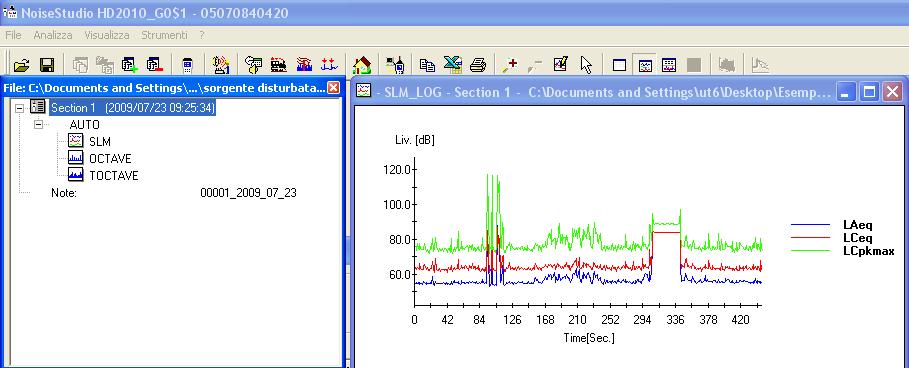

Possiamo individuare due eventi disturbanti al secondo 84 e al secondo 294.

Premiamo il tasto "Aggiungi" nella finestra macchine, scegliamo di creare una nuova sorgente, diamo il nome alla nuova sorgente e selezioniamo il tipo di rumore "Rumore da tracciato temporale ".

Si aprira' la finestra per l'inserimento e l'analisi di tracciati temporali.

Premiamo il tasto "Inserimento dati" e poi il tasto "Aggiungi" ottenendo la seguente schermata.

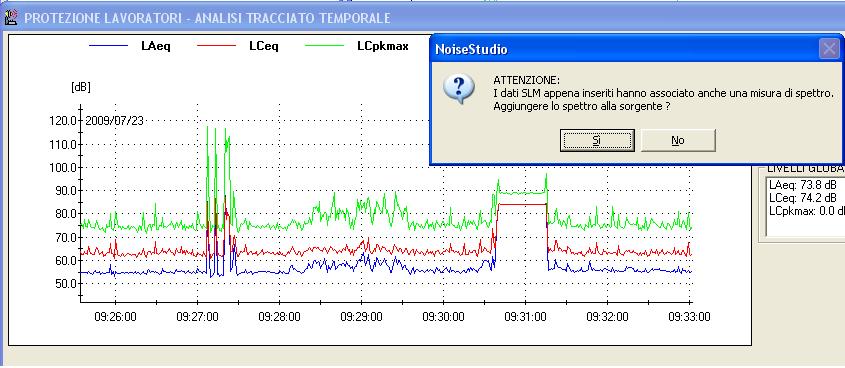

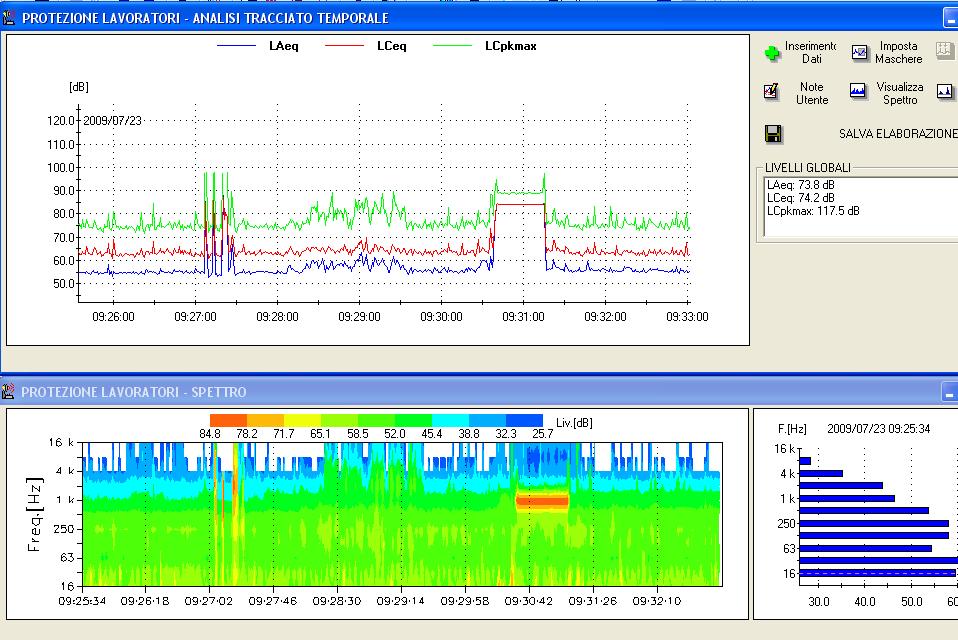

Scegliamo di aggiungere anche le informazioni dello spettro e otteniamo

Mediante il tasto "Imposta Maschere" procediamo al mascheramento delle parti di tracciato che non ci interessano.

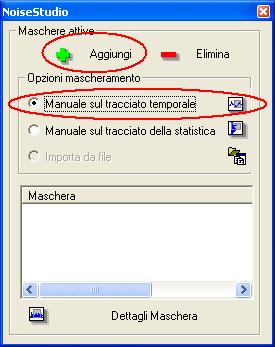

Scegliamo l'opzione di mascheramento "Manuale sul tracciato temporale" e premiamo il tasto "Aggiungi".

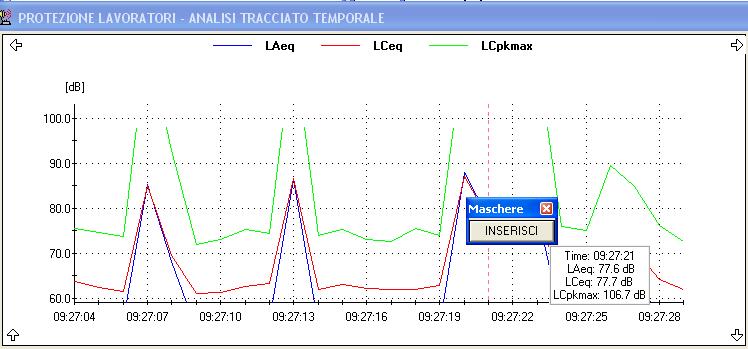

Selezioniamo con il mouse la parte di tracciato temporale che vogliamo mascherare e premiamo il tasto "INSERISCI".

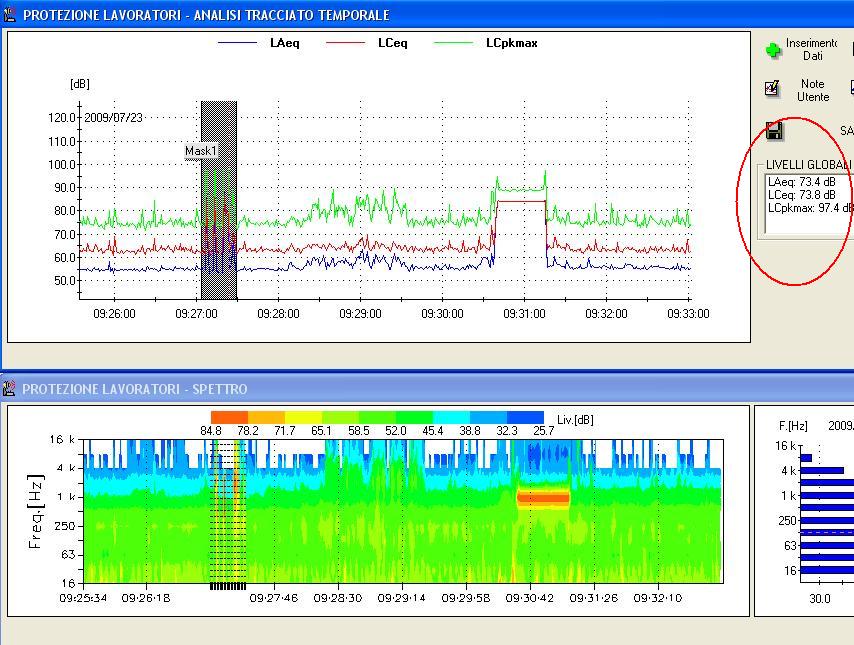

Otteniamo il mascheramento del tracciato selezionato e un aggiornamento dei livelli LAeq, LCeq e LCpkmax globali calcolati.

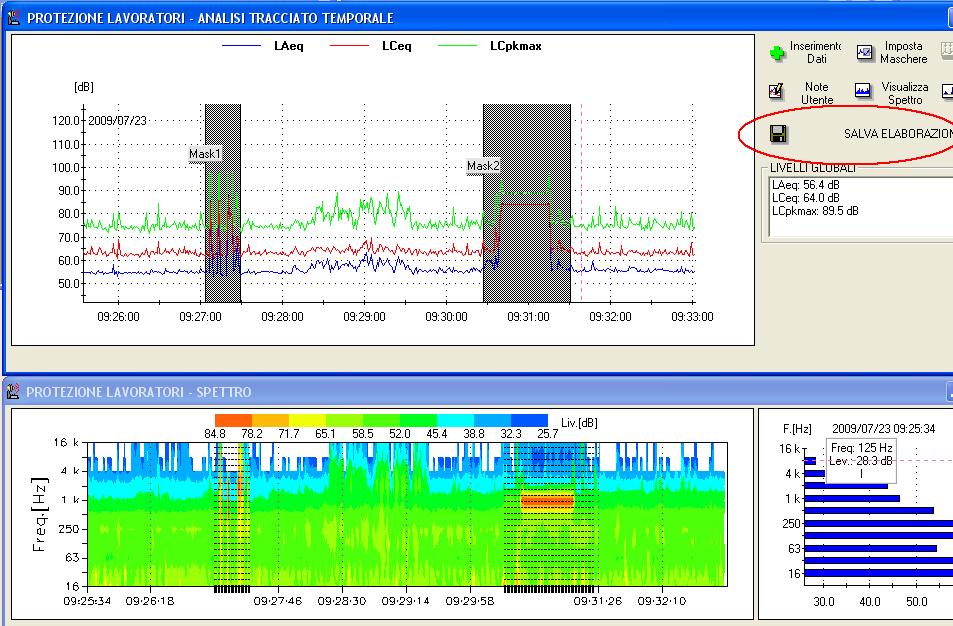

Ripetiamo il mascheramento sulle altre parti di tracciato che non ci interessano e poi premiamo il tasto "SALVA ELABORAZIONE" per aggiungere i risultati al foglio macchina.

Otteniamo il seguente risultato.

Il file del tracciato temporale eleborato con le maschere viene aggiunto nel progetto sotto la voce "Tracciati temporali".
